描述
PCA压力开关专符合ISO 9001产品制造标准，可实现可靠监控。在生产中，开关在每个步骤都经由质量管理软件跟踪记录，成品后经过了*的测试。开关接液材质标准为不锈钢，开关外壳可选用铝全金和不锈钢材质。如有需要，可打开开关外壳调整设定点，也可选择对外壳做密封处理。接线端子的电气入口带螺纹盖，以免杂质进入。接线端子的电气连接通过一个螺纹盖保护，螺纹盖带有一个螺纹锁，防止非法操作。
该压力开关配备了微型开关，可以直接开关高达15 A / AC 220V 的电气负载。对于需要较小电接点额定值的应用，比如PLC应用，可选用带镀金电接点的填充氩气的微型开关。对于两个分离的电路，可选择双刀双掷 (DPDT) 型开关（双转换开关电接点）。
PCA型压力开关具备带有反作用弹簧的隔膜元件，极为坚固耐用，实现了*的运行特性。对于安全应用，机械压力开关可选择提供符合SIL 2或SIL 3标准的版本。
应用
压力监控及过程控制
对过程仪表有高*应用要求的行业：化工、石化、油气、电厂（含核电）、水/废水处理、采矿等
适用于侵蚀性、高粘度或受污染的气体和液体介质以及侵蚀性环境
适用于有限空间内测量，例如控制面板
功能特性
无需电源供电
同尺寸的坚固的铝合金或不锈钢密封外壳，防护等级高达IP 66，符合NEMA 4X标准
设置范围：从0.02 …0.12 至 20…100 MPa，可设真空量程
设定点可重复性≤1%量程
1个设定点，SPDT或DPDT，开关容量高达15 A / AC 250 V

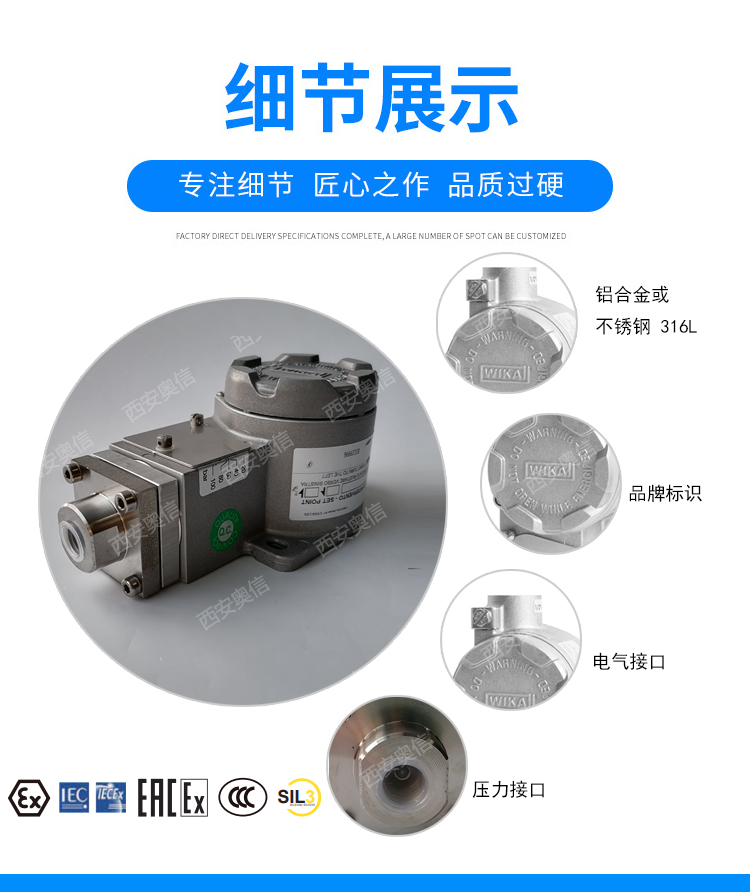

PCA防爆压力开关
PCA2PA    8-40bar         SPDT   铝外壳
PCA2PB   16-100bar      银触点 带SIL2认证   SPDT   铝外壳
PCA2PC   40-250bar     金触点 带SIL2认证   SPDT   铝外壳
PCA2PG   80-400bar      DPDT   铝外壳
PCA2PH   100-600bar    DPDT   铝外壳
技术参数
紧凑型压力开关
防爆外壳Ex d
模型PCA
开关外壳：铝，无铜，涂有聚氨酯
测量元件和接液部件：铬镍铁合金隔膜+O型环FPM
1xSPDT，银触点
未定义设定值
工艺连接：1/4 NPT-F
电气连接：1/2-14 NPT-F
标准直接或壁挂式安装，外壳上的固定孔
防护等级：IP66
过程连接
不锈钢，径向安装
■ ¼ NPT内螺纹（标准型）
■ ½ NPT, G ½ A, G ¼ A 外螺纹（经转接头）
■ ½ NPT, G ¼ A 内螺纹（经转接头）
电气连接
■ ½ NPT 内螺纹（标准型）
■ M20 x 1.5 内螺纹
■ ¾ NPT 内螺纹
■ 无铠装格兰头, Ex d，镀镍黄铜
■ 无铠装格兰头, Ex d，不锈钢（AISI 304）
■ 铠装格兰头, Ex d，镀镍黄铜
■ 铠装格兰头, Ex d， 不锈钢（AISI 304）
