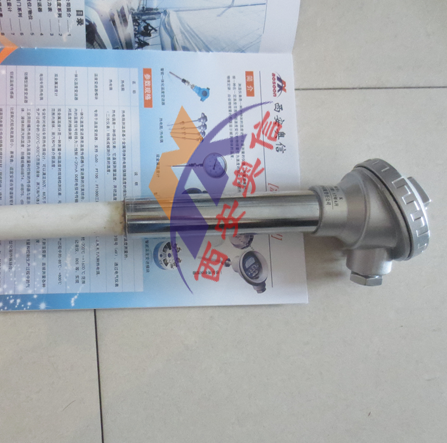

热电偶温度计WRN K型高温温度计
热电偶温度计的工作原理
热电偶温度计的电极由两根不同导体材质组成。当测量端与参比端存在温差时,就会产生热电势,工作仪表便显示出热电势所对应的温度值。直接测量各种生产过程中的0°C~1300°C范围内液体,蒸汽和气体介质以及固体表面温度。热电偶温度计通常和显示仪表、记录仪表、电子计算机等配套使用。
热电偶温度计的应用
热电偶温度计通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0°C~1300°C范围内液体,蒸汽和气体介质以及固体表面温度。铠装热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时,就会产生热电势,工作仪表便显示出热电势所对应的温度值。
热电偶温度计的特点
该热电偶热响应时间少,减小动态误差;
可弯曲安装使用;
测量范围大;
机械强度高,耐压性能好;
热电偶温度计WRNK-130 K型高温温度计
K型热电偶作为一种温度传感器,通常和显示仪表,记录仪表和电子调节器配套使用。可以直接测量各种生产中从0℃到1300℃范围的液体蒸汽和气体介质以及固体的表面温度。

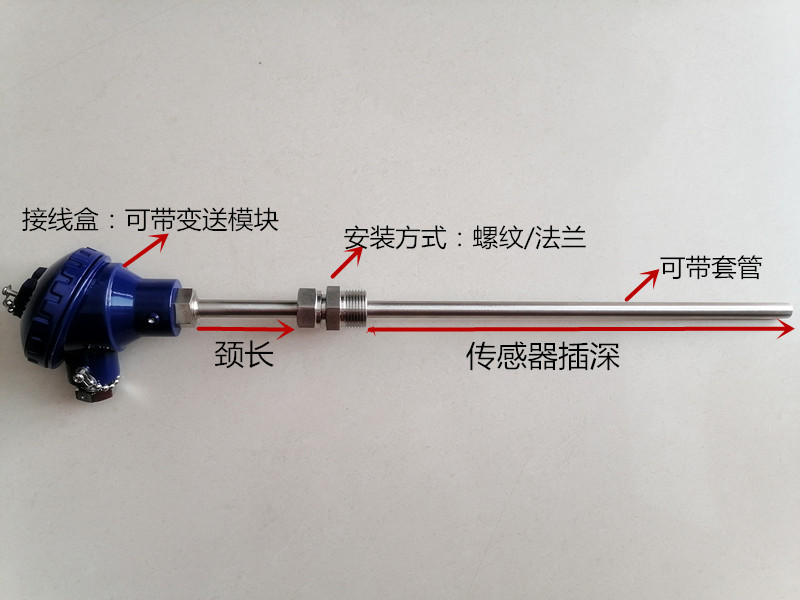

K型热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。是目前用量*大的廉金属热电偶,其用量为其他热电偶的总和。K型热电偶丝直径一般为1.2~4.0mm。正极(KP)的名义化学成分为:Ni:Cr=92:12,负极(KN)的名义化学成分为:Ni:Si=99:3,其使用温度为-200~1300℃。
K型热电偶具有线性度好,热电动势较大,灵敏度高,稳定性和均匀性较好,抗氧化性能强,价格便宜等优点,能用于氧化性惰性气氛中广泛为用户所采用。不能直接在高温下用于硫,还原性或还原,氧化交替的气氛中和真空中,也不推荐用于弱氧化气氛。
K型热电偶特点
1. 检出(测温)元件热电偶是工业上*常用的温度检测元件之一。必须配二次仪表,其优点是:
① 测量精度高。因热电偶直接与被测对象接触,不受中间介质的影响。
② 测量范围广。常用的热电偶从-50~+1600℃均可连续测量,某些特殊热电偶*低可测到-269℃(如金铁镍铬),*高可达+2800℃(如钨-铼)。
③ 构造简单,使用方便。热电偶通常是由两种不同的金属丝组成,而且不受大小和开头的限制,外有保护套管,用起来*方便。
2.根据温度测量范围及精度,选用相应分度号的热电偶
使用温度在1300~1800℃,要求精度又比较高时,一般选用B型热电偶;要求精度不高,气氛又允许可用钨铼热电偶,高于1800℃一般选用钨铼热电偶;使用温度在1000~1300℃要求精度又比较高可用S型热电偶和N型热电偶;在1000℃以下一般用K型热电偶和N型热电偶,低于400℃一般用E型热电偶;250℃下以及负温测量一般用T型电偶,在低温时T型热电偶稳定而且精度高。
W | R | 规格 | 内容 | ||||
R | 铂铑30-铂铑6 | ||||||
P | 铂铑10-铂 | ||||||
N | 镍铬-镍硅 | ||||||
E | 镍铬-铜镍 (镍铬-康铜) | ||||||
热 电 偶 材 料 |
- | 1 | 无固定式装置式 | ||||
2 | 固定螺纹式 | ||||||
3 | 活动式法兰 | ||||||
4 | 固定法兰式 | ||||||
5 | 活动法兰角尺形式 | ||||||
6 | 固定螺纹锥形保护管式 | ||||||
安装固定形式 | 2 | 防溅式 | |||||
3 | 防水式 | ||||||
4 | 隔爆式 | ||||||
接线盒形式 | 0 | 16mm保护管 | |||||
1 | 25mm保护管(双层套管) | ||||||
2 | 16mm高铝质管(单层套管) | ||||||
3 | 20mm高铝质管 | ||||||
设计序号 | |||||||
W | R | □ | - | □ | □ | □ |
|
