压力开关订货须知
1.压力范围   2.Max压力    3.介质    4.是否防爆
遵循原则
1.设定值在可调范围内
2.在可调范围中间1/3处性能*。
3.尽量不要选择在10%以下和90%以上

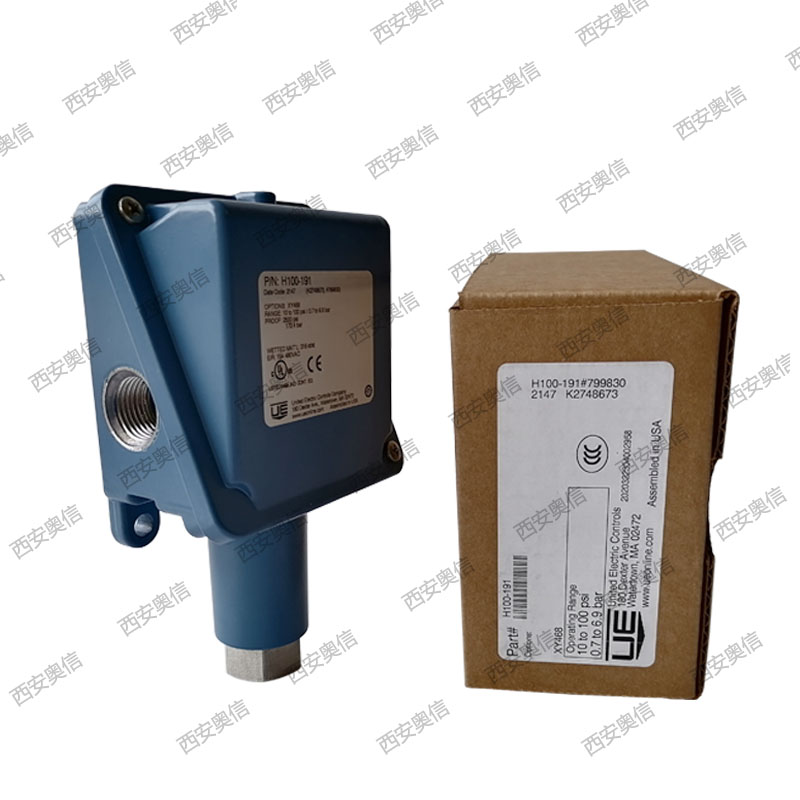

焊接316不锈钢膜片开关
H100-190   H100-191   H100-192   H100-193   H100-194
H100-190-M446   H100-191-M446   H100-192-M446   H100-193-M446   H100-194-M446
防爆不锈钢压力开关
J120-190    J120-191    J120-192     J120-193     J120-194

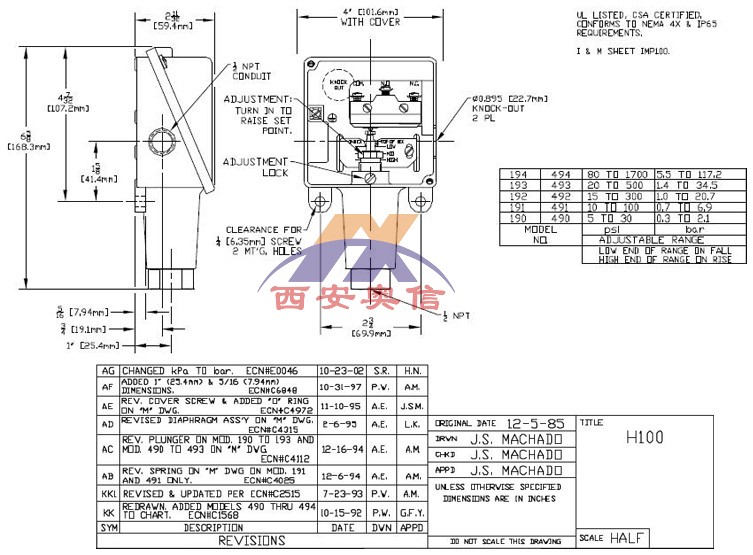

H100-19*参数
膜片材质： 焊接316膜片
压力接口：1/2NPTF
可调量程：0.3~117.2bar
开关信号：SPDT单刀双掷
电气接口：1/2NPTF
外壳材质：铸铝壳体，环氧树脂防腐涂层
防护等级：IP66
开关触点说明
S.P.D.T（单刀双掷）：由一个常开、一个常闭触点和一个公共端构成。
D.P.D.T（双刀双掷）：由一个对称的左、右公共端，两组常开、常闭端子构成。
H100-19X压力范围

型号	可调整压力范围	死区	工作压力	耐压	接液材质	压力接口
H100-190	0.3-2.1bar	0.1-0.2bar	103.4bar	172.4bar	焊接316L膜片	1/2NPTF
H100-191	0.7-6.9bar	0.1-0.6bar	103.4bar	172.4bar	焊接316L膜片	1/2NPTF
H100-192	1.0-20.7bar	0.2-1.2bar	103.4bar	172.4bar	焊接316L膜片	1/2NPTF
H100-193	1.4-34.5bar	0.3-2.1bar	103.4bar	172.4bar	焊接316L膜片	1/2NPTF
H100-194	5.5-117.2bar	0.3-8.3bar	137.9bar	172.4bar	焊接316L膜片	1/2NPTF

型号	可调整压力范围	死区	工作压力	耐压	接液材质	压力接口
H100-190	0.3-2.1bar	0.1-0.2bar	103.4bar	172.4bar	焊接316L膜片	1/2NPTF
H100-191	0.7-6.9bar	0.1-0.6bar	103.4bar	172.4bar	焊接316L膜片	1/2NPTF
H100-192	1.0-20.7bar	0.2-1.2bar	103.4bar	172.4bar	焊接316L膜片	1/2NPTF
H100-193	1.4-34.5bar	0.3-2.1bar	103.4bar	172.4bar	焊接316L膜片	1/2NPTF
H100-194	5.5-117.2bar	0.3-8.3bar	137.9bar	172.4bar	焊接316L膜片	1/2NPTF
