UE压力开关 丁晴橡胶膜片 水/润滑油/消防水/压缩空气等介质
H100-701 H100-702 H100-703 H100-704 H100-705 H100-706
DPDT压力开关
H100-701-1010 H100-702-1010 H100-703-1010
H100-704-1010 H100-705-1010 H100-706-1010
防腐氟橡胶压力开关
H100-701-M540 H100-702-M540 H100-703-M540
H100-704-M540 H100-705-M540 H100-706-M540
技术参数
存储温度 -65 to 160℉(-54—71℃)
环境温度 -40 to 160℉(-40 to 71℃);520-525、540-548、700-706、15731-15736:0 to 160℉(-18 to 71℃);环境温度每变化50℉(28℃),设定点典型漂移值小于全量程的1%
设定点重复性 温度开关:为可调范围的±1%;
压力开关:5737,171-174,218,270-376,520-535,540-543,700-706,560-564 型号为可调范围的±1%;190-194,183-189,483-494,544-548,565-567,610-680,15884 型号为可调范围的±1.5%。所有压力开关都有内部设定点锁定装置。

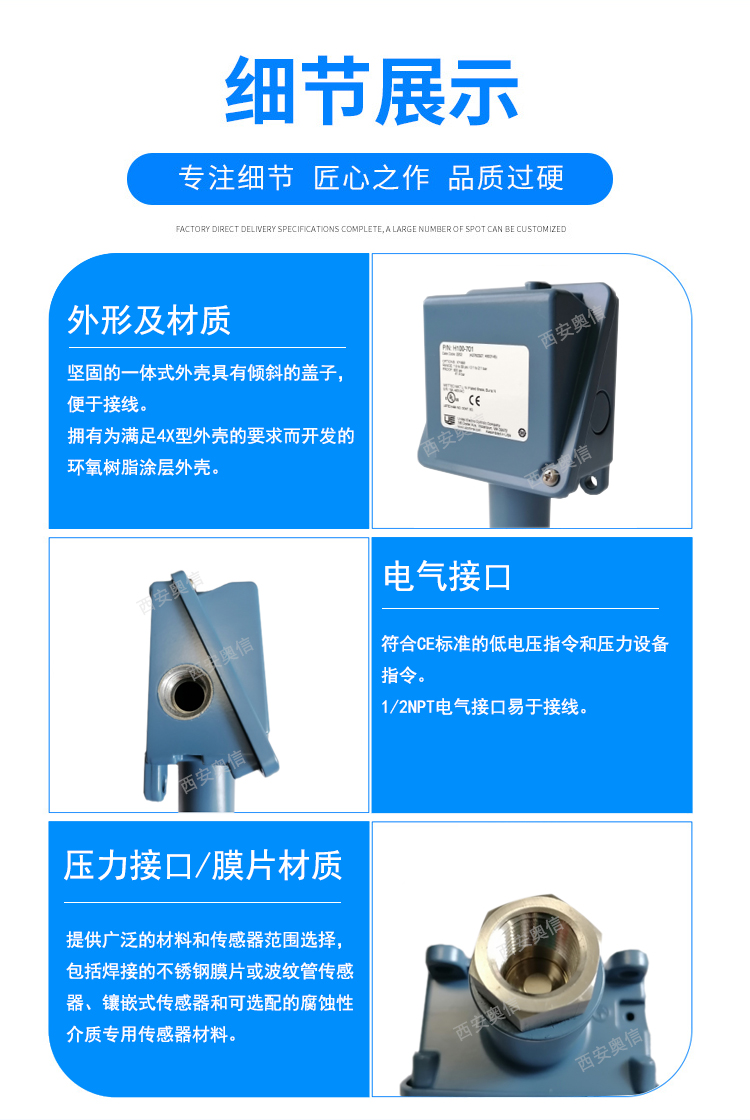

外壳 铸铝合金压铸壳体;环氧树脂涂层;带密封垫的不锈钢抗干扰刻度盖卡紧螺丝。
外壳等级 符合NEMA 4X 要求。
开关输出 一个单刀双掷(SPDT)快速动作开关;可接成“常开型”或“常闭型”
触点电气额定值 15A,125/250/480VAC;H100-A,125/250/480VAC
UE100系列产品特点
H100型(压力开关)
H100K型(压差开关)
B100型(直插式温度开关)
C100型(直插式温度开关)
E100型(温包及毛细管式)
F100型(温包及毛细管式)
H100-70X压力范围
型号 | 可调整压力范围 | 死区 | *压力 | 耐压 | 接液材质 | 压力接口 |
H100-701 | 103.4mbar-2.1bar | 68.9mbar-0.1bar | 34.5bar | 41.4bar | 定睛橡胶膜片及O型圈 | 1/4NPTF |
H100-702 | 0.2-6.9bar | 68.9mbar-0.3bar | 34.5bar | 41.4bar | 定睛橡胶膜片及O型圈 | 1/4NPTF |
H100-703 | 0.6-20.7bar | 68.9mbar-0.3bar | 34.5bar | 41.4bar | 定睛橡胶膜片及O型圈 | 1/4NPTF |
H100-704 | 1.0-34.5bar | 0.1-0.6bar | 103.4bar | 172.4bar | 定睛橡胶膜片及O型圈 | 1/4NPTF |
H100-705 | 2.1-68.9bar | 0.2-1.4bar | 103.4bar | 172.4bar | 定睛橡胶膜片及O型圈 | 1/4NPTF |
H100-706 | 6.9-117.2bar | 0.7-2.1bar | 103.4bar | 172.4bar | 定睛橡胶膜片及O型圈 | 1/4NPTF |
