400系列概要
400系列压力开关是一种多用处的系列开关,特别适用于需要多点输出和控制时。双点和3点设定提供多点的输出,可用于报警和关断,预警和报警,高/低限个液位控制功能。
全天候系列开关有多种微动开关和多种过程接口的选择,使得400系列开关可以满足各种不同的需求。
由于其自身的特性,400系列广泛应用于保护与控制,工业过程装置及泵,汽轮机,压缩机,纸浆和造纸,水及污水处理等行业.
性能特点
· 一个,两个或三个开关量输出,设定点范围内*跨度的分别设定
· 环氧树脂涂层和铸铝结构的壳体满足NEMA 4X的标准
. 有多种压力构件和材料的选择
. 设定时有参考刻度货六角螺钉调节
. 通过FM认证
. 可调整范围
压力:30″Hg Vac到6000psi (-1到413.7bar)
微压 300″wc真空到250″wc压力 (-746.7到622.3mbar)
差压 1″wcd到200psid (2.5mbar到13.8bar)
温度 -180到650°F (-117.8到343.3℃)
技术参数
储存温度 -54~71℃
环境温度 -40~71℃ 环境温度每变化28℃,设定点典型的漂移不超过1%
设定点重复性 温度开关:可调范围内±1%;
压力开关126-376型,520-535型:可调范围内±1%;440-559型:可调范围内±0.5%;610-614型: 可调范围内±1.5%
耐冲击 经15G,10毫秒周期试验. 可重现设定点
抗振动 经2.5G,5~500HZ振动试验,可重现设定点
外壳 压铸铝合金,带环氧树脂涂层.垫圈密封.卡紧螺丝
外壳防护等级 加选项M900可符合NEMA4X.IP65要求(防水型电气接口) 开关输出 一个.两个或三个单刀双掷(SPDT)输出.可在全范围内分别设定.531-534型为50%;520、525、535型为30%;开关可接成"常开型"或"常闭型"
电额定值 15安培. 125/250/480伏交流
重量 约重3-7.5磅

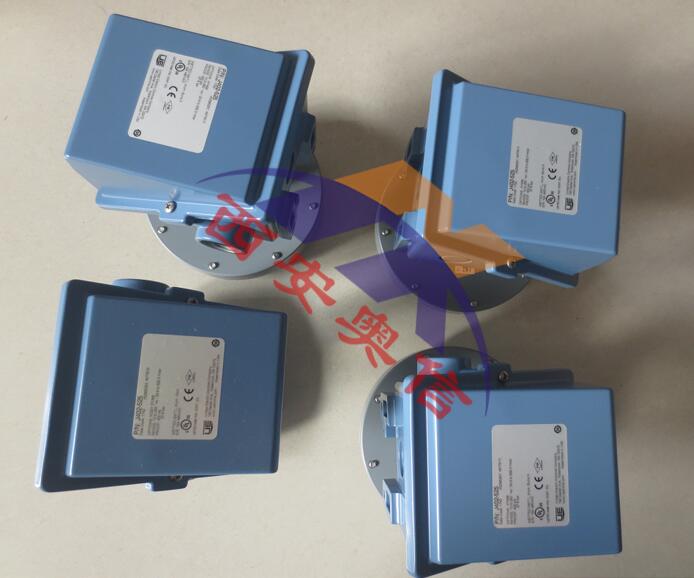

美国UE压力开关规格

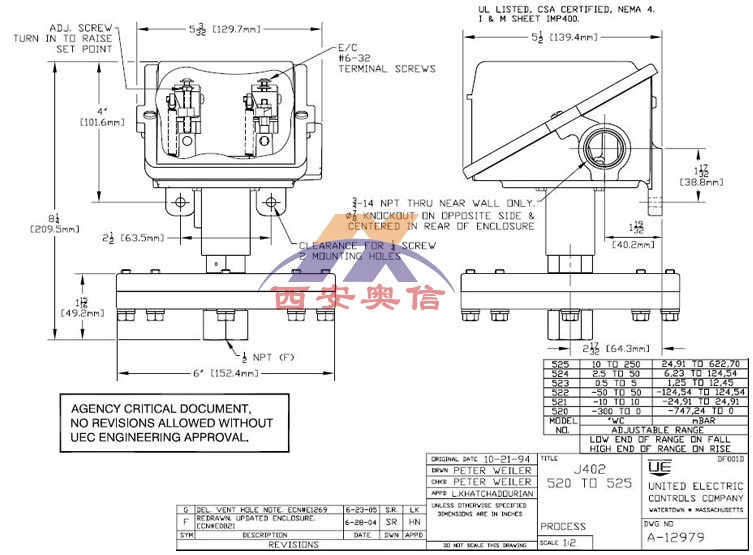

J402-520 J402-521 J402-522 J402-523 J402-524 J402-525
选项-XC004:316L接口和316L感压膜片,viton密封圈
膜片材质: Buna-N丁腈橡胶膜片或焊接316L膜片
压力接口:1/2NPTF
可调量程:-746.7mbar~622.3mabr
开关信号:SPDT单刀双掷
电气接口:1/2NPTF
外壳材质:铸铝壳体,环氧树脂防腐涂层
防护等级:IP66
膜片选型注意事项:
这款是锅炉配套炉膛压力开关,或微压气体压力开关。首先要考虑介质的腐蚀性程度。特殊的危险气体等,要考虑是否有泄漏风险,有害气体推荐选焊接式膜片,比如J402-53*系列,比如氨气等。
量程
丁腈橡胶(Buna-N)膜片及O型圈,1/2”NPTF,环氧树脂涂层铝制压力接口,0.72”大的内孔便于清洗
型号 | 可调整压力范围 | 死区 | 工作压力 | 耐压 | 接液材质 | 压力接口 |
J402-520 | -746.7-0mbar | 0.5-19.9mbar | 13.8bar | 27.6bar | 丁睛橡胶膜片及O型圈 | 1/2NPTF |
J402-521 | -24.9-24.9mbar | 0.2-1.5mbar | 13.8bar | 27.6bar | 丁睛橡胶膜片及O型圈 | 1/2NPTF |
J402-522 | -124.5-124.5mbar | 0.2-7.5mbar | 13.8bar | 27.6bar | 丁睛橡胶膜片及O型圈 | 1/2NPTF |
J402-523 | 1.2-12.4mbar | 0.2-0.7mbar | 13.8bar | 27.6bar | 丁睛橡胶膜片及O型圈 | 1/2NPTF |
J402-524 | 6.2-124.5mbar | 0.2-2.0mbar | 13.8bar | 27.6bar | 丁睛橡胶膜片及O型圈 | 1/2NPTF |
J402-525 | 24.9-622.3mbar | 0.2-14.9mbar | 13.8bar | 27.6bar | 丁睛橡胶膜片及O型圈 | 1/2NPTF |
