工作原理 工作原理为纯机械形变导致微动开关动作。当压力增加时,作用在不同的传感压力元器件(膜片、波纹管、活塞)产生形变,将向上移动,通过栏杆弹簧等机械结构,终启动
工作原理
工作原理为纯机械形变导致微动开关动作。当压力增加时,作用在不同的传感压力元器件(膜片、波纹管、活塞)产生形变,将向上移动,通过栏杆弹簧等机械结构,*终启动*上端的微动开关,使电信号输出,设定方式从功能原理上又分成连续位移型和力平衡型。
100系列产品概要
100 系列压力及温度开关是性能价格比*好的系列开关,广泛应用于工业过程及OEM 用户,一体化的设计及外壳的形状结构使其更加坚固,接线更加方便。全天候系列开关有多种微动开关和多种过程接口的选择,以满足各种不同的需求。利用其自身的特性,100 系列广泛应用于热跟踪,防冻保护,过程装置(泵,压缩机),报警盘输入及火焰阻断系统。
范围
压力: 30" Hg 真空到 5000psi(-1到344BAR)
压差: 0.2" wcd 到 500 psid(0,5 mbar 到 34,4BAR)
温度: -180 到 650 ° F(-115 到 340°C)

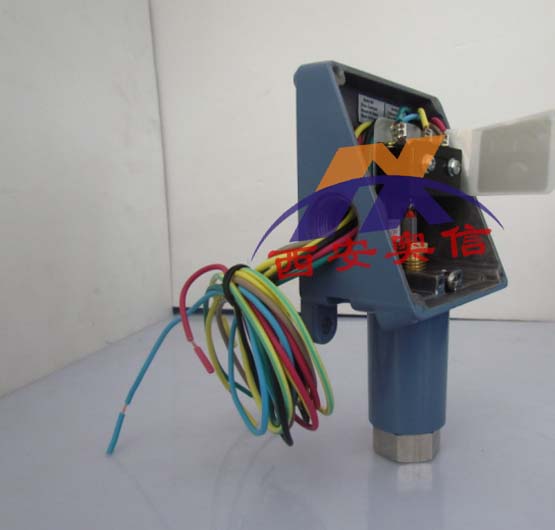

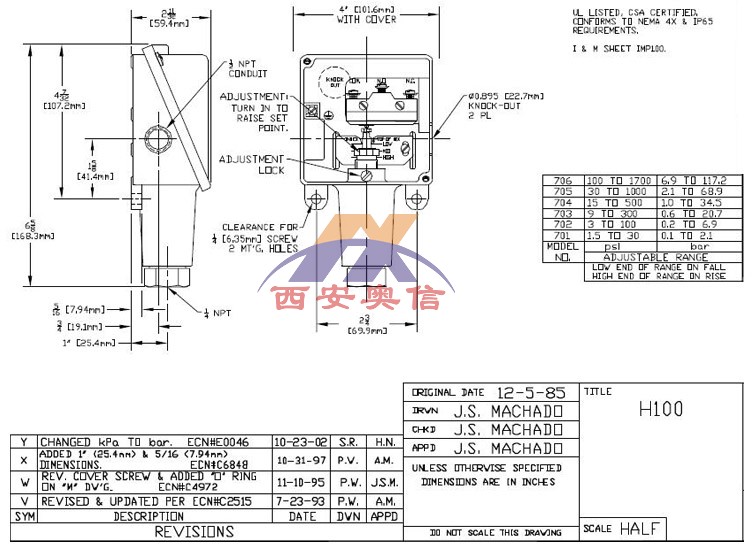

双阳美国UE一级代理炉膛负压压力开关H100-706逻辑开关H100系列美国UE压力开关
技术参数
存储温度 -65 to 160℉(-54—71℃)
环境温度 -40 to 160℉(-40 to 71℃);520-525、540-548、700-706、15731-15736:0 to 160℉(-18 to 71℃);环境温度每变化50℉(28℃),设定点典型漂移值小于全量程的1%
设定点重复性 温度开关:为可调范围的±1%;
压力开关:15623,15731-15737,171-174,218,270-376,520-535,540-543,
700-706,560-564 型号为可调范围的±1%;190-194,183-189,483-494,544-548,
565-567,610-680,15884 型号为可调范围的±1.5%。
所有压力开关都有内部设定点锁定装置。
抗冲击 经10 毫秒、15G 冲击实验后,可重现设定点
抗振动 经2.5G、5—500Hz 振动实验后,可重现设定点
外壳 铸铝合金压铸壳体;环氧树脂涂层;带密封垫的不锈钢抗干扰刻度盖卡紧螺丝。
外壳等级 符合NEMA 4X 要求。
开关输出 一个单刀双掷(SPDT)快速动作开关;可接成“常开型”或“常闭型”
触点电气额定值 15A,125/250/480VAC;H100-15623,15731-15737,15884,20A,125/250/480VAC;
B100-13546 和E100-13545:22A/480VAC。24-30VDC,2A 电阻,1A 电感。125VDC,
0.5A 电阻,.03A 电感。
重量 2—7 磅;(因型号而异)
技术参数
Model Adjustable Set Point Range Deadband Over Range Proof
Low end of range on fall; Pressure* Pressure**
High end of range on rise
Deadband
psi bar (unless noted) psi mbar psi bar psi bar
Buna-N diaphragm and O-ring with nickel-plated brass 1/4” NPT (female) pressure connection; Option M540 Viton® diaphragm and O-ring
available for models 701-705
701 1.5 to 30 1034 mbar to 21 1 to 2 689 mbar to 01 500 345 600 414
702 3 to 100 02 to 69 1 to 4 689 mbar to 03 500 345 600 414
703 9 to 300 06 to 207 1 to 5 680 mbar to 03 500 345 600 414
704 15 to 500 10 to 345 2 to 8 01 to 06 1500 345 600 414
705 30 to 1000 21 to 689 3 to 20 02 to 14 1500 345 600 414
706 100 to 1700 69 to 1172 10 to 30 07 to 21 1500 345 600 414
