差压开关工作原理
差压开关由2个膜盒腔组成,两个腔体分别由两片密封膜片和一片感差压膜片密封。高压和低压分别进入差压开关的高压腔和低压腔,感受到的差压使感压膜片形变,通过栏杆弹簧等机械结构,启动上端的微动开关,使电信号输出。
性能特点
● 1,2 和3 个开关量信号输出
● 环氧树脂涂层和铸铝结构的
壳体满足NEMA 4X 的标准
● 有多种压力构件和材料的选择
● 设定时有参考刻度或六角螺钉调节
● 通过FM 认证。
● 可调整范围
微压:300"wc 真空到250"wc 压力(-746.7 到622.3mbar)
压力:30"Hg Vac 到6000 psi((-1 到413.7bar))
差压:1 "wcd 到200 psid(2.5 mbar 到13.8 bar)
温度:-180 到650 ℉(-117.8 到343.3 ℃)

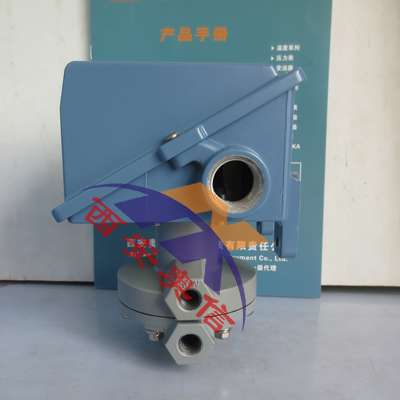

P/N:H400K-457-M201 现场可调压力开关
UE差压开关常用型号
现场可调SPDT
H400K-455 H400K-456 H400K-457 H400K-559
现场可调2*SPDT
H402K-455 H402K-456 H402K-457 H402K-559
SPDT单刀双掷
J400K-S147B J400K-S157B J400K-147 J400K-157
J400K-455 J400K-456 J400K-457 J400K-559
2*SPDT 双点开关
J402K-S147B J402K-S157B J402K-147 J402K-157
J402K-455 J402K-456 J402K-457 J402K-559
DPDT 双刀双掷开关
J400K-455-1010 J400K-456-1010 J400K-457-1010
差压开关
J400K型:一个单刀双掷输出,内部可调,无参考刻度;
J402K型:二个单刀双掷输出,内部可调,无参考刻度;
H400K型:一个单刀双掷输出,内部可调, 有参考刻度;
H402K型:二个单刀双掷输出,内部可调,有参考刻度;

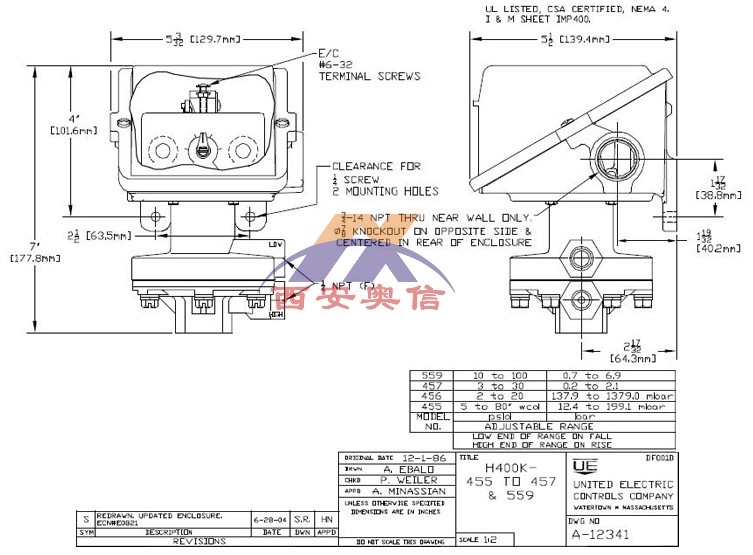

H400K/H402K差压范围
型号 | 可调整压力范围 | 死区 | 耐压 | 接液材质 | 压力接口 |
H400K-455 | 12.4-199mbar | 2.5-10mbar | 15.5bar | 丁腈橡胶膜片及O型圈 | 1/4NPTF |
H400K-456 | 0.1-1.4bar | 6.9-20.7mbar | 15.5bar | 丁腈橡胶膜片及O型圈 | 1/4NPTF |
H400K-457 | 0.2-2.1bar | 6.9-27.6bar | 15.5bar | 丁腈橡胶膜片及O型圈 | 1/4NPTF |
H400K-559 | 0.7-6.9bar | 13.8-68.9mbar | 15.5bar | Teflon膜片及Buna-N密封圈 | 1/4NPTF |
