美国UE压力开关 美国UE一级代理 UE温度开关 UE差压开关 UE炉膛负压开关 UE高压开关 UE微压开关 J400K-S147B-1010
UE差压开关说明J400K系列
差压开关由2个膜盒腔组成,两个腔体分别由两片密封膜片和一片感差压膜片密封。高压和低压分别进入差压开关的高压腔和低压腔,感受到的差压使感压膜片形变,通过栏杆弹簧等机械结构,z启动上端的微动开关,使电信号输出。一般用在空气过滤器,减压阀,滤网防堵监测等方面。
美国UE J400K系列也可以选防腐型膜片,比如丁腈橡胶膜片,316L膜片,铜合金膜片,Teflon膜片等,能解决大多数现场压差监测需求。
技术参数
电额定值:15A 125/250/VAC
膜片材质:316L波纹管,黄铜波纹管,Buna-N膜片,Teflon膜片等
压力接口:1/4NPTF,1/2NPTF
可调量程:12.4mbar~6.9bar
开关信号:1*SPDT单刀双掷
设定点重复性:±1或±2%
电气接口:3/4NPTF
外壳材质:铸铝壳体,环氧树脂防腐涂层
防护等级:IP66
存储温度 -65 to 160℉(-54—71℃)
环境温度 -40 to 160℉(-40 to 71℃);
抗冲击 经10 毫秒、15G 冲击实验后,可重现设定点
抗振动 经2.5G、5—500Hz 振动实验后,可重现设定点
开关输出 一个单刀双掷(SPDT)快速动作开关;可接成“常开型”或“常闭型”
差压开关 P/N:J400K-S156B OPTIONS: 1010 压力范围:0.2 to 2.1bar,耐压:300psi 焊接316L不锈钢膜片 DPDT双刀压力开关
SPDT差压开关 UE 型号
J400K-455 J400K-456 J400K-457 J400K-559
J400K-S157B J400K-S147B
DPDT差压开关 UE 型号
J400K-455-1010 J400K-456-1010 J400K-457-1010
J400K-S157B-1010 J400K-S147B-1010 J400K-559-1010
UE开关的主要认证
3C认证
SI2认证
UL注册:cULus认证:温度: UL 873. UL1203,CSA C22.2 文件#E43374
压力: UL 508. UL 698. CSA C22.2 文件#E408572
级别Ⅰ. 1 & 2区. 组别 B. C和 D
级别Ⅱ. 1& 2区.组别 E. F和 G
级别Ⅲ. 外壳形式 4X,7,9;IP66
CE认证,符合低电压规程(LVD)
CE认证,符合压力设备规程(PED 97/23/EC)

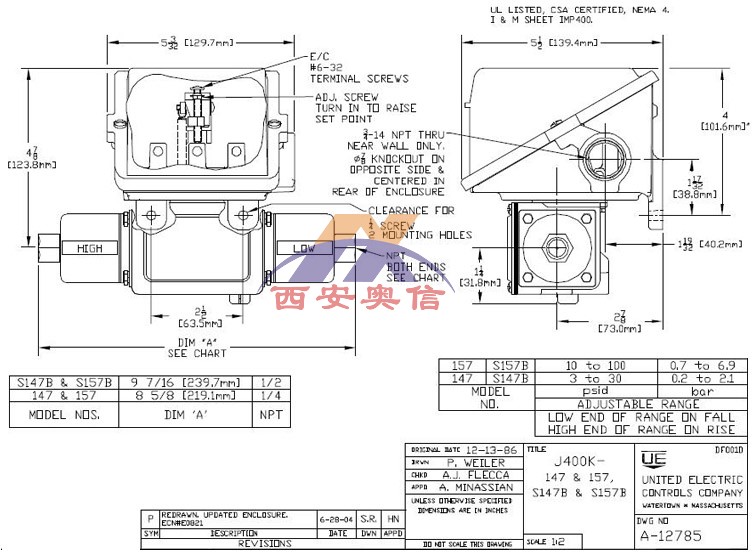

J400K-S147B-1010差压范围
型号 | 可调整压力范围 | 死区 | 耐压 | 刻度盘分度 | 接液材质 | 压力接口 | |
J400K-455 | 12.4-199mbar | 6.9-20.7mbar | 15.5bar | -1-15.5bar | 丁腈橡胶膜片及O型圈 | 1/4NPTF | |
J400K-456 | 0.1-1.4bar | 6.9-20.7mbar | 15.5bar | -1-15.5bar | 丁腈橡胶膜片及O型圈 | 1/4NPTF | |
J400K-457 | 0.2-2.1bar | 6.9-27.6bar | 15.5bar | -1-15.5bar | 丁腈橡胶膜片及O型圈 | 1/4NPTF | |
J400K-559 | 0.7-6.9bar | 13.8-68.9mbar | 15.5bar | -1-15.5bar | Teflon膜片及Buna-N密封圈 | 1/4NPTF | |
J400K-S147B | 0.2-2.1bar | 34.5~137.9mbar | 20.7bar | -1~6.9bar | 316L波纹管 | 1/2NPTF | |
J400K-S157B | 0.7-6.9bar | 34.5~206.8mbar | 20.7bar | -1~10.3bar | 316L波纹管 | 1/2NPTF | |
J400K-147 | 0.2-2.1bar | 34.5~137.9mbar | 12.4bar | -1~6.9bar | 黄铜波纹管 | 1/4NPTF | |
J400K-157 | 0.7-6.9bar | 34.5~206.8mbar | 12.4bar | -1~10.3bar | 黄铜波纹管 | 1/4NPTF |
