产品应用
24-011/012/013/014系列UE差压开关可选择黄铜、聚砜(美国*的)或PFA特氟纶的压力接口,经久耐用。精密快动开关和敏感膜片结合可以提供一个狭窄的死区和复现性大约为±1%的范围跨度。多圈调节旋钮可提供方便的设定点调节,Delta-Pro强制平衡设计使其拥有杰出的防震性能,而且适合在腐蚀性特别强的工况下使用,尺寸紧凑,性能*,还十分*。
UE差压开关在使用过程常见的问题
差压开关常见问题
1、在临时使用后。无法严格关闭,内泄漏量大;X型压力开关因内泄漏特别大,则測压无法进行。
2、油液中污物将压差开关和压力表的阻尼孔(一般为φ0.8~1.0mm堵塞。压力表指针会产生跳动大、动作愚钝的现象,影响丈量值的准确性。此时可拆开压力表进行清洗,用φ0.5mm钢并注意油液的清洁度,丝穿通阻尼孔,各測量点的压力靠间隙密封隔开,当阀芯与阀体孔配合间隙较大。
3、压差开关采用转阀式。或配合表面拉有沟槽时,丈量压力时,会出现各测量点有不严重的互相串腔现象,造成測压不准确。此时,阀芯刷镀或重配阀芯,应研磨阀孔。保证配合间隙在0007~0.015mm范围内。
4、为调节阻尼器(阀芯前端为锥面节流)当调节过大时。会引起压力表指针摆动,测出的压力值不准确,而且表动作缓慢。此时应适当调小阻尼开口,节流锥可在外圆磨床上校正修磨锥面。
5、压力表装的位置不对。曾发现有人将压力表装在溢流阀的遥控孔处。由于压力表的波登管中有残留空气。压力表的压力跳动便不可避免。将压力表这种现象立刻消失。改装在其他能測量泵压力的地方。
6、压差开关由于阀芯与阀孔配合间隙过大或密封而磨有凹坑。又使压力油大量泄往卸油口,这样压力表量下来的压力与实测点的实际压力值相差便很大,甚至无法进行多点测量。此时可重配阀芯或更换压力开关。几个点測量下来均是一个压力。
7、压差开关定位钢球未顶出,这样转动阀芯时,转过的位置对不准被測压力点的油孔,使測压点的油液不能通过阀芯上的直槽进入压力表内,测压便不准。
8、便转动阀芯进人第二測压点时,测出的压力不准确。应按上述方法正确使用压力开关。
24-013现货 压力范围:68.9mbar-0.7bar 黄铜压力接口 1/4NPT接口
技术参数
储存温度:-20°- 180°F (-29° - 82°C)
环境温度: 30° - 160°F (-1° - 71°C).在50°F (28°C)周围环境下设定点切换少于量程的±0.6%(特殊类别 咨询厂家)
介质zui高温度: 200°F (93°C),工作压力是100psi 160°F (71°C),工作压力士100psi(型号030和031)
抗冲击: 经10毫秒,15G冲击试验后,可重现设定点
抗震动: 经2.5G、5-500Hz振动试验后,可重现设定点
附件分类: 四种可选择的管道密封配件。增强聚酯结构,带丁橡胶密封圈的不锈钢端盖。
注意:所有的外部器件都涂有一层聚四氟(型号030和031)

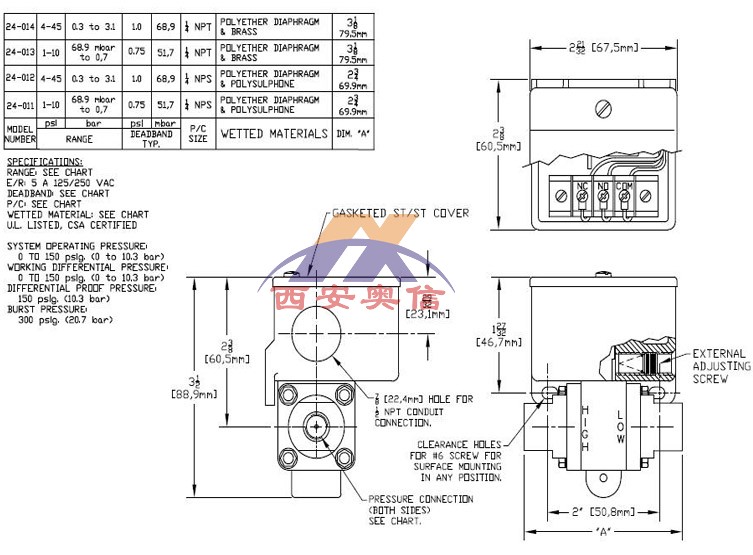

24-013压力范围
型号 | 可调整压力范围 | 死区 | 工作压力 | 耐压 | 压力接口 | 接口材质 |
24-011 | 68.9mbar-0.7bar | 51.7mbar | 0-10.3bar | 10.3bar | 1/4NPTF | 聚砜 |
24-012 | 0.3-3.1bar | 68.9mbar | 3.4bar | 10.3bar | 1/4NPTF | 聚砜 |
24-013 | 68.9mbar-0.7bar | 51.7mbar | 0-10.3bar | 10.3bar | 1/4NPTF | 黄铜 |
24-014 | 0.3-3.1bar | 68.9mbar | 3.4bar | 10.3bar | 1/4NPTF | 黄铜 |
