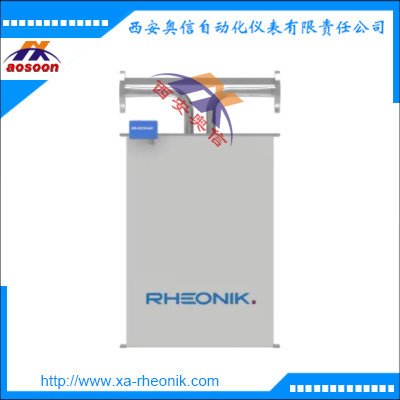

雷奥尼克原装进口RHM40S粘稠液体质量流量计
性能
• 标准型压力等级可达433 bar (6280 psi)
• 温度范围 -196 ... 350°C(-320 ... 662°F)
• 质量流量测量误差 < 0.15%
• 密度测量误差 < 0.0025 kg/liter
• 重复性优于 0.05%
• 额定测量范围 1500 ... 15 kg/min
• 小流量到 12.5 kg/min可*测量
• *的扭力杆驱动振动系统，坚固耐用
• Rheonik AnyPipeFit Commitment（全种类管道连接承诺） 可以按照用户要求提供任何尺寸和类型的过程连接形式，节省安装成本。紧凑型设计减少空间占用
• 防爆危险区认证
• 不锈钢外壳
应用
• 一般流量控制
• 工厂进料出料
• 终端传送
• 高温流体
• 粘稠液体
• 混合，配比和批装
• 驳船，轮船，火车以及卡车装载

雷奥尼克原装进口RHM40S粘稠液体质量流量计
优势
• 扭力杆振动设计保证了稳定和无漂移的测量，具有*的信噪比
• 对外部噪音和振动不敏感
• 对管道压力变化不敏感
• 厚壁测量管提高磨损性应用的安全性
• 抗腐蚀
• 机械结构减少传感器的机械应力，延长使用寿命
• 无可动部件，减少磨损和故障
详细性能参数
额定流量 (Qnom)： 1500 kg/min (3307 lb/min)
*小流量 (Qmin)：30 kg/min (66.2 lb/min)
串行管 / 单通道 对于串行管，Qnom 和 Qmin 流量分别是以上所列并行管 / 双通道形式的 50%
工作温度：温度范围覆盖 -196°C ... 350°C (-320°F ... 662°F)，见选型代码可选项环境温度覆盖 -50°C ... 80°C (-58°F ... 176°F)，可选项 210°C (410°F)
压力等级：直到 433 bar / 6280 psi - 根据材质
电气连接：电缆接头 M25 x 1.5 (标准) M20 x 1.5 ½” NPT ¾” NPT (可选项)
连接到分离型 RHE 变送器的*大电缆长度为 30m / 98ft
传感器外壳材质:不锈钢 (标准) 316 不锈钢 (可选项)环氧涂层铝质接线盒 (标准) 316 不锈钢接线盒 (可选项)
外壳防护等级:防护等级 IP65 (标准); IP 66 / NEMA 4X (可选项)
接液材质:1.4571 (316Ti) 2.4602 (Alloy C22) 钽材 1.4410 (SuperDuplex)附加的/用户定制的材质可以咨询工厂
过程连接:几乎所有 - RHEONIK AnyPipeFit Commitment（全种类管道连接承
诺）。表格中未列出的形式和尺寸可以咨询工厂
压力容器批准:Europe – PED: Module A2 Module B3.2+C2
认证和批准 :ATEX / IECEx 认证用于 zone 0 1 2 (适用于配套的带认证的 RHE 变送器)
北美认证用于 Class I Div. 1 Groups ABCD (只用于配套的带认证的 RHE 变送
器)
美国船级社 (ABS) 产品形式认证用于舰船上使用
文件/试验和检验:所有传感器经过静压试验，标定，所有发货都附带可追溯的标定证书。可以提供用于订制的标定记录和实验报告
设计文件和质量认证/服务认证:Rheonik 对于较大和复杂的工程项目可以提供全套服务。包括并不*于:
• 原产地证明或按照用户要求的工厂证明
• 数据手册包括 WPAR WQS NDT 测试 & 质量计划 功能测试，标定程序，定制包装，工厂验收等
• 陆上和海上安装和技术服务
可选项:
对于高温应用的外壳伴热
氧气应用的清洁服务
根据项目要求的特殊涂料和油漆-咨询工厂
