产品描述
  DKJ-510 /5100角行程电动执行器是DDZ电动单元组合仪表中的执行单元，它可与变送单元、调节单元等配套，接受统一的直流标准信号0~10mA（Ⅱ）或4~20mA（Ⅲ）并将此信号转换相对应的角位移，自动地操作风门、挡板、阀门等，以便完成自动调节。广泛用于化工、石油、电站、轻工等部门。电动执行机构，可与SFD DFD型电动操作器配合，实现自动调节和手动调节，进行远距离控制，或与XD型显示操作器配合，实现远方手动操作。
常用型号
DKJ-5100 DKJ-5100C DKJ-5100A DKJ-5100CX DKJ-5100M DKJ-5100DR
DKJ-510 DKJ-510C DKJ-510A DKJ-510CX DKJ-510M DKJ-510DR
ZKJ-5100 ZKJ-5100C ZKJ-5100A ZKJ-5100CX ZKJ-5100M ZKJ-5100DR
ZKJ-510 ZKJ-510C ZKJ-510A ZKJ-510CX ZKJ-510M ZKJ-510DR
电动执行器优点
电动执行机构的主要优点就是高度的稳定和用户可应用的恒定的推力，大执行器产生的推力可高达225000kgf，能达到这么大推力的只有液动执行器，但液动执行器造价要比电动高很多。
电动执行器的抗偏离能力是很好的，输出的推力或力矩基本上是恒定的，可以很好的克服介质的不平衡力，达到对工艺参数的准确控制，所以控制精度比气动执行器要高。如果配用伺服放大器，可以很容易地实现正反作用的互换，也可以轻松设定断信号阀位状态(保持/全开/全关)，而故障时，一定停留在原位，这是气动执行器所作不到，气动执行器必须借助于一套组合保护系统来实现保位。

DKJ-5100角行程电动执行器，反馈信号：4-20mA /0-10mA
ZKJ-5100角行程电动执行器，反馈信号：4-20mA /0-10mA
执行器选型
电动执行器又叫电动执行机构，常用于驱动阀门及风门，电动阀门和电风门就是由电动执行机构（电动执行器）和阀门及风门组成的。
电动执行机构（电动执行器）结构型式:根据被控对象运动方式分，电动执行器分为以下几种结构型式：角行程、直行程。
各种阀门及风门就选择什么样结构型式的电动执行机构（电动执行器），或者说各种结构形式的电动执行机构（电动执行器）适合于什么被控对象。
1、角行程电动执行机构（电动执行器）输出轴运动方式是按角度旋转的，且一般旋转范围是0~90度，此类执行器一般适用于风门、蝶阀、球阀、V形阀等。
2、直行程电动执行机构（电动执行器）输出轴运动方式是直线运动的，所以此类型执行器适合阀芯作直线运动的阀门（截止阀和闸阀例外，后面会讲到），这类阀门有单座阀、双座阀、套筒阀、角形阀、三通阀、隔膜阀等。
技术参数
1、输入信号 0~10 mADC(Ⅱ) 4~20 mADC(Ⅲ)
2、输入电阻 200 (Ⅱ) 250 (Ⅲ)
3、死区 <3%
4、基本误差 <25%
5、回差 <1.5%
6、阻尼特性 <3次半周期
7、时滞 <1秒
8、电源电压 220VAC 50HZ
9、出轴有效转角： 0--90度
工作原理
电动执行器有四种类型：直行程电动执行器、角行程电动执行器、电动调节阀、和电磁阀。前三种属于DDZ型。直行程与角行程电动执行器的作用是接收调节器或其它仪表送来的0-10，4-20毫安的标准值流电信号，经执行器后变成位移推力或转角力矩，以操作开关、阀门等，完成自动调节的任务。这两种执行器以前都是由伺服放大器与执行机构两大部分组成的。现在有机电一体智能化的结构，它们的结构、工作原理和使用方法都是相似的，区别仅在于，一个输出位移(推力)，一个输出转角(力矩)。

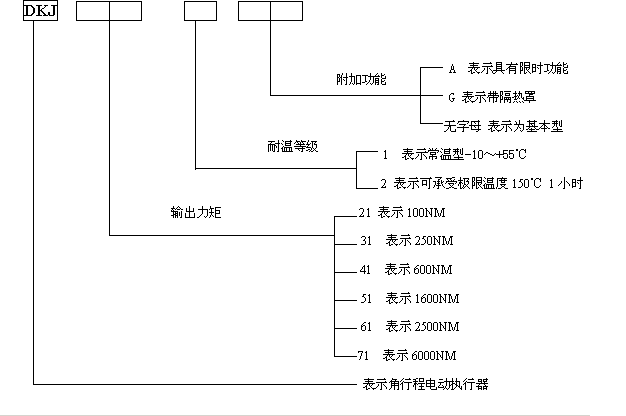

型号说明
DKJ-510(CX) ZKJ-5100
DK：普通型J：角行程510：输出力矩
C：有“C”表示反馈信号4～20mA， 无“C”表示反馈信号0～10mA
X：有“X”表示带电气限位，无“X”表示不带电气限位

尺寸图
