产品描述
DKJ-210/2100角行程电动执行器是DDZ电动单元组合仪表中的执行单元,它可与变送单元、调节单元等配套,接受统一的直流标准信号0~10mA(Ⅱ)4~20mA(Ⅲ)并将此信号转换相对应的角位移,自动地操作风门、挡板、阀门等,以便完成自动调节。广泛用于化工、石油、电站、轻工等部门。电动执行机构,可与SFD DFD型电动操作器配合,实现自动调节和手动调节,进行远距离控制,或与XD型显示操作器配合,实现远方手动操作。
执行器选型
电动执行器又叫电动执行机构,常用于驱动阀门及风门,电动阀门和电风门就是由电动执行机构(电动执行器)和阀门及风门组成的。
电动执行机构(电动执行器)结构型式:根据被控对象运动方式分,电动执行器分为以下几种结构型式:角行程、直行程。
各种阀门及风门就选择什么样结构型式的电动执行机构(电动执行器),或者说各种结构形式的电动执行机构(电动执行器)适合于什么被控对象。
1、角行程电动执行机构(电动执行器)输出轴运动方式是按角度旋转的,且一般旋转范围是0~90度,此类执行器一般适用于风门、蝶阀、球阀、V形阀等。
2、直行程电动执行机构(电动执行器)输出轴运动方式是直线运动的,所以此类型执行器适合阀芯作直线运动的阀门(截止阀和闸阀例外,后面会讲到),这类阀门有单座阀、双座阀、套筒阀、角形阀、三通阀、隔膜阀等。
DKJ-2100/210:角行程电动执行器,反馈信号:4-20mA / 0-10mA
ZKJ-2100/210:角行程电动执行器,反馈信号:4-20mA / 0-10mA
技术参数
1、输入信号: 0~10 mADC(Ⅱ) 4~20 mADC(Ⅲ)
2、输入电阻:200 (Ⅱ) 250 (Ⅲ)
3、死区 :<3%
4、基本误差:<25%
5、回差 :<1.5%
6、阻尼特性:<3次半周期
7、时滞 :<1秒
8、电源电压 :220VAC 50HZ
9、出轴有效转角: 0--90度
常用型号
DKJ-2100 DKJ-2100C DKJ-2100A DKJ-2100CX DKJ-2100M DKJ-2100DR
DKJ-210 DKJ-210C DKJ-210A DKJ-210CX DKJ-210M DKJ-210DR
ZKJ-2100 ZKJ-2100C ZKJ-2100A ZKJ-2100CX ZKJ-2100M ZKJ-2100DR
ZKJ-210 ZKJ-210C ZKJ-210A ZKJ-210CX ZKJ-210M ZKJ-210DR
型号规格
规格型号 | 输出力矩(N.m) | 每转时间(S) | 消耗功率(VA) | 重量(Kg) | |
Ⅱ型 | Ⅲ型 | ||||
ZKJ/DKJ-210 | ZKJ/DKJ-2100 | 100 | 100 | 110 | 31 |
ZKJ/DKJ-310 | ZKJ/DKJ-3100 | 250 | 100 | 140 | 48 |
ZKJ/DKJ-410 | ZKJ/DKJ-4100 | 600 | 100 | 270 | 86 |
ZKJ/DKJ-510 | ZKJ/DKJ-5100 | 1600 | 100 | 490 | 145 |
ZKJ/DKJ-610 | ZKJ/DKJ-6100 | 4000 | 100 | 1400 | 255 |
ZKJ/DKJ-710 | ZKJ/DKJ-7100 | 6000 | 100 |

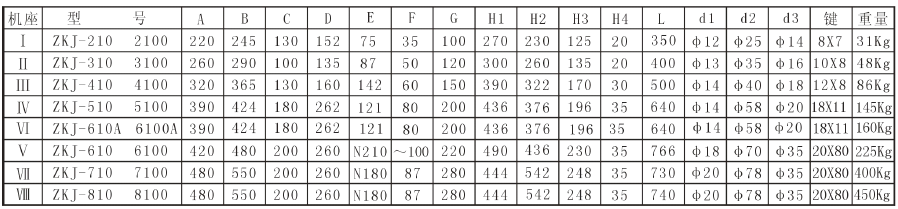

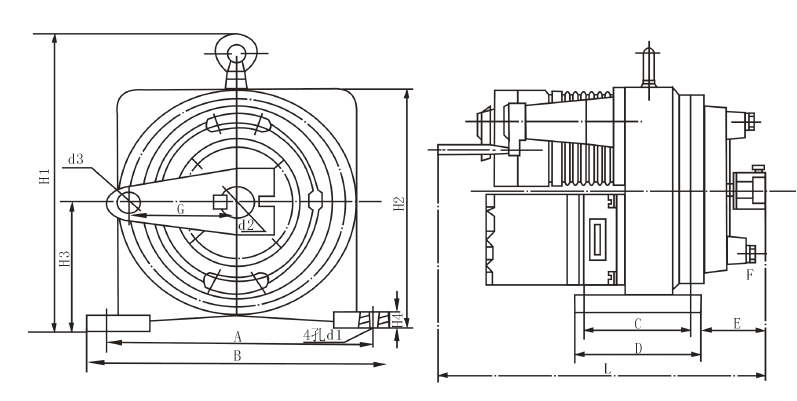

尺寸图
