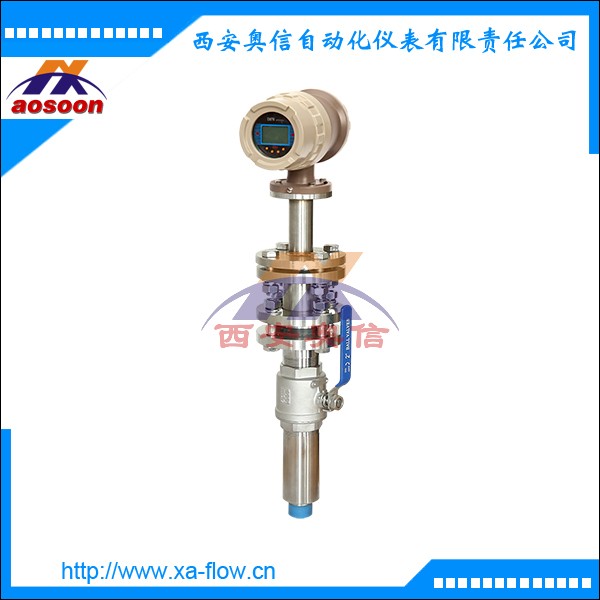

带球阀涡街流量计AXLUGB4210智能插入式涡街流量计
工作原理
  涡街流量计是由旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。卡门涡街的频率与流体的流速成正比。
涡街流量计产品特点：
一、结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠。
二、安装简单，维护十分方便。
三、检测传感器不直接接触被测介质，性能稳定，寿命长。
四、输出是与流量成正比的脉冲信号，无零点漂移，精度高。
五、测量范围宽，量程比可达1：10。
六、压力损失较小，运行费用低，更具节能意义。
在一定的雷诺数范围内,输出信号频率不受流体物理性质和组份变化的响,仪表系数仅与旋涡发生体的形状和尺寸有关,测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。
应用范围广，蒸汽、气体、液体的流量均可测量。
特点
一、结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠。
二、安装简单，维护十分方便。
三、检测传感器不直接接触被测介质，性能稳定，寿命长。
四、输出是与流量成正比的脉冲信号，无零点漂移，精度高。
五、测量范围宽，量程比可达1：10。
六、压力损失较小，运行费用低，更具节能意义。
在一定的雷诺数范围内,输出信号频率不受流体物理性质和组份变化的响,仪表系数仅与旋涡发生体的形状和尺寸有关,测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。
应用范围广，蒸汽、气体、液体的流量均可测量。

带球阀涡街流量计AXLUGB4210智能插入式涡街流量计
涡街流量计技术参数：
◆测量介质： 气体、液体、蒸汽
◆连接方式：法兰卡装式、法兰式、插入式
◆公称口径：DN200～DN2000
◆法兰连接式口径选择 100,150,200
◆流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s
正常测量流量范围 液体、气体流量测量范围见表2； 蒸汽流量范围见表3
◆测量精度 1.0级 1.5级
◆被测介质温度:常温–25℃～100℃，高温–25℃～150℃ -25℃～250℃
◆输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V
◆脉冲占空比约50%,传输距离为100m
◆脉冲电流远传信号 4～20 mA,传输距离为1000m
◆仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃
◆材质 不锈钢, 铝合金
◆电源 DC24V或锂电池3.6V
◆显示方式：脉冲输出、4-20mA标准信号、3V锂电池
◆仪表结构：带球阀、不带球阀
◆防爆标志：ExibⅡCT5
选型资料
