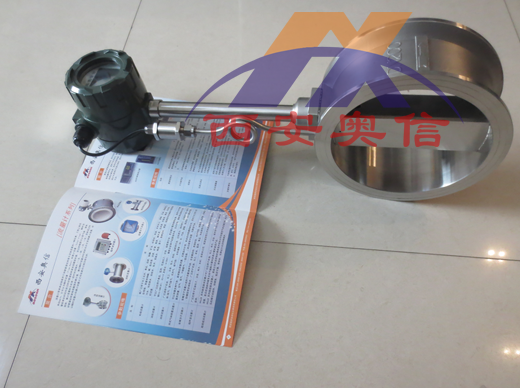

智能蒸汽涡街流量计AXLUGB2410-P4稳压补偿流量计 西安流量计厂家
概述
涡街流量计采用微功耗高新技术，采用锂电池供电可不间断运行一年以上，节省了电缆和显示仪表的采购安装费用，可就地显示瞬时流量、累积流量等。温度补偿一体型涡街流量计还带有温度传感器，可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度、压力传感器，用于气体流量测量可直接测量出气体介质的温度和压力，从而显示气体的标况体积流量。
涡街流量计原理
在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，旋涡列在旋涡发生体下游非对称地排列。
涡街流量计是根据卡门涡街原理(Kármán Vortex Street)测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。
涡街流量计特点
一、结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠。
二、安装简单，维护十分方便。
三、检测传感器不直接接触被测介质，性能稳定，寿命长。
四、输出是与流量成正比的脉冲信号，无零点漂移，精度高。
五、测量范围宽，量程比可达1：10。
六、压力损失较小，运行费用低，更具节能意义。

智能蒸汽涡街流量计AXLUGB2410-P4稳压补偿流量计 西安流量计厂家
具体参数
测量介质： 气体、液体、蒸汽
连接方式：法兰卡装式、法兰式、插入式
口径规格 法兰卡装式口径选择 25325080100
法兰连接式口径选择 100150200
流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s；液体0.5～7m/s。
正常测量流量范围 液体、气体流量测量范围见表2； 蒸汽流量范围见表3。
测量精度 1.0级 1.5级
被测介质温度：常温–25℃～100℃，高温–25℃～150℃ -25℃～250℃
输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V
脉冲占空比约50%，传输距离为100m
脉冲电流远传信号 4～20 mA，传输距离为1000m
仪表使用环境 温度：-25℃～+55℃ 湿度：5～90% RH50℃
材质 不锈钢，铝合金
电源 DC24V或锂电池3.6V
防爆等级 本安型iaIIbT3-T6，防护等级 IP65。
性能特点
结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠。
安装简单，维护十分方便。
检测传感器不直接接触被测介质，性能稳定，寿命长。
输出是与流量成正比的脉冲信号，无零点漂移，精度高。
测量范围宽，量程比可达1：10。
压力损失较小，运行费用低，更具节能意义。
在一定的雷诺数范围内输出信号频率不受流体物理性质和组份变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。
应用范围广，蒸汽、气体、液体的流量均可测量。
涡街流量传感器应用内径范围为25-300mm（满管式）
插入式涡街流量传感器应用内径范围为350-1200mm(插入式)。
满管式测量液体精度为1%
测量蒸汽和气体精度为1.5% [3]
插入式测量液体精度为2%
测量蒸汽和气体精度为2.5%
被测介质温度为-20~150℃、-40~250℃、+100~350℃（仅管式）
输出信号为三线制电压脉冲，三线制4-20mA、二线制4-20mA。
