智能蒸汽涡街流量计AXLUGB 西安流量计厂家
涡街流量计是根据卡门（Karman）涡街原理研究生产的测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。主要用于工业管道介质流体的流量测量，如气体、液体、蒸汽等多种介质。
其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器，可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较*、理想的测量仪器。
LUGB/E 型涡街流量仪表主要是应用流体震荡原理来测量流量的。广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体（如：水、汽油、酒精、苯类等）的计量和控制。涡街流量计主要是测量液体、气体、蒸汽的流量的。

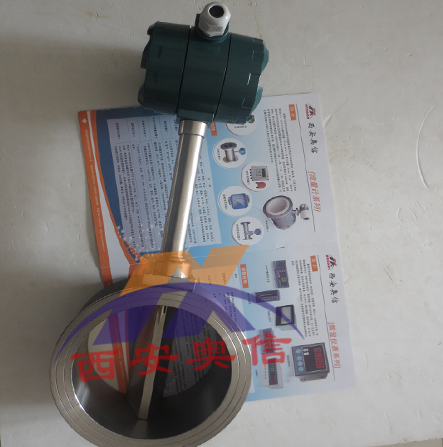

涡街流量计AXLUGB蒸汽专用流量计 带温压补偿涡街流量计
具体参数
测量介质： 气体、液体、蒸汽
连接方式：法兰卡装式、法兰式、插入式
口径规格 法兰卡装式口径选择 25325080100
法兰连接式口径选择 100150200
流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s；液体0.5～7m/s。
正常测量流量范围 液体、气体流量测量范围见表2； 蒸汽流量范围见表3。
测量精度 1.0级 1.5级
被测介质温度：常温–25℃～100℃，高温–25℃～150℃ -25℃～250℃
输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V
脉冲占空比约50%，传输距离为100m
脉冲电流远传信号 4～20 mA，传输距离为1000m
仪表使用环境 温度：-25℃～+55℃ 湿度：5～90% RH50℃
材质 不锈钢，铝合金
电源 DC24V或锂电池3.6V
防爆等级 本安型iaIIbT3-T6，防护等级 IP65。
性能特点
结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠。
安装简单，维护十分方便。
检测传感器不直接接触被测介质，性能稳定，寿命长。
输出是与流量成正比的脉冲信号，无零点漂移，精度高。
测量范围宽，量程比可达1：10。
压力损失较小，运行费用低，更具节能意义。
在一定的雷诺数范围内输出信号频率不受流体物理性质和组份变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。
应用范围广，蒸汽、气体、液体的流量均可测量。
涡街流量传感器应用内径范围为25-300mm（满管式）
插入式涡街流量传感器应用内径范围为350-1200mm(插入式)。
满管式测量液体精度为1%
测量蒸汽和气体精度为1.5% [3]
插入式测量液体精度为2%
测量蒸汽和气体精度为2.5%
被测介质温度为-20~150℃、-40~250℃、+100~350℃（仅管式）
输出信号为三线制电压脉冲，三线制4-20mA、二线制4-20mA。

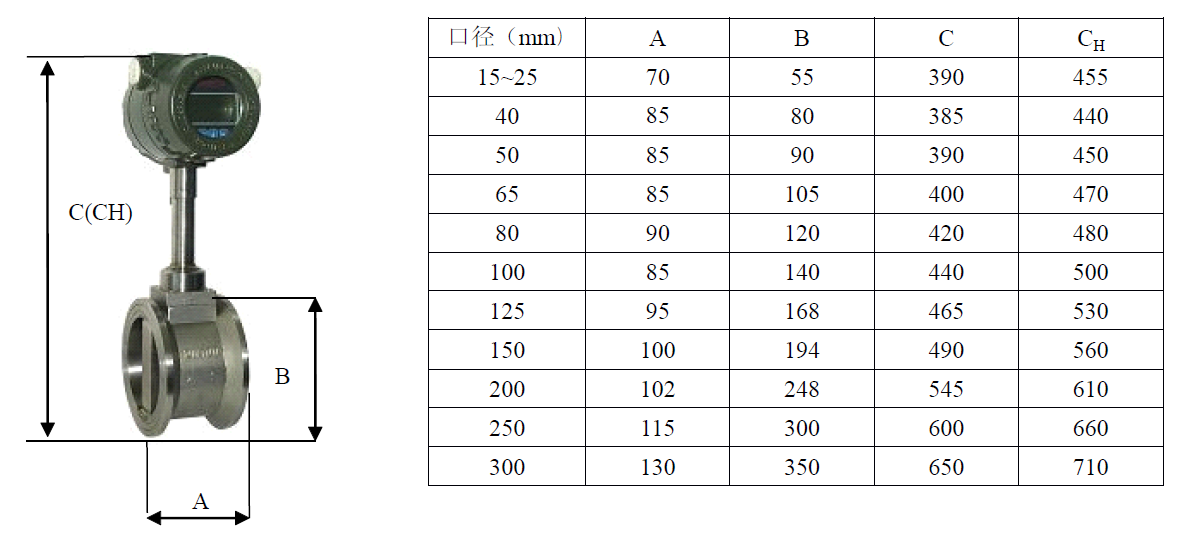

选型资料

涡街流量计AXLUGB蒸汽专用流量计 带温压补偿涡街流量计
