AXLDE-100电磁流量计 原水计量 水处理的应用
工作原理
          电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B 的工作磁场。此时，如果具有一定电导率的流体流经测量管。将切割磁力线感应出电动势E。电动势 E 正比于磁通量密度 B，测量管内径 d 与平均流速 v 的乘积。电动势 E（流量信号）由电极检出并通过电缆送至转换器。转化器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流等信号，用于流量的控制和调节。
通用技术参数
1、执行标准：JB／T 9248—1999
2、公称通径：15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000
3、zui高流速：15m／s
4、精que度：
DNl5～DN600，示值的：±0.3％（流速≥1m／s）；±3mm／s（流速<1m／s）
DN700—DN3000，示值的±0.5％（流速≥0.8m／S）；±4mm／s（流速<0.8m／S）
5、流体电导率：≥5uS／cm
6、公称压力：
DNl5～DN150（4.0MPa）
DNl5～DN600（1.6MPa）
DN200～DN1000（1.0MPa）
DN700～DN3000（0.6MPa）
特殊订货（6.3、10MPa）
7、环境温度：
传感器（—25℃—十60℃）
转换器及一体型（—10℃—十60℃）
8、衬里材料：聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯（F46）、加网PFA
9、zui高流体温度：
—体型（70℃）
分离型：聚氯丁橡胶衬里（80℃；120℃）
分离型：聚氨酯衬里（80℃）
分离型：聚四氟乙烯衬里（100℃；150℃）
分离型：聚全氟乙丙烯（F46）（100℃；150℃）
分离型：加网PFA（100℃；150℃）
10、信号电极和接地电极材料：不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨
11、电极刮刀机构：DN300—DN3000
12、连接法兰材料：碳钢
13、接地法兰材料：不锈钢1Crl8Ni9Ti
14、保护法兰材料：
DN65—DNl50（不锈钢1Crl8Ni9Ti）
DN200～DNl600（碳钢十不锈钢1Crl8Ni9Ti）
15、外壳防护：
DNl5～DN3000分离型橡胶或聚氨酯衬里传感器（IP65或IP68）
其他传感器、——体型流量计和分离型转换器（IP65）
16、间距（分离型）：转换器距离传感器一般不超过100m

AXLDE-100电磁流量计 原水计量 水处理的应用
原水计量： 测量江河、水库取水。
过程计量： 测量混凝剂、消毒剂（如氯气水溶液）等化学药剂的*添加量。
污泥计量： 测量高固体含量、粘稠的污泥和泥浆的流量（这是其突出优势，其他很多流量计无法胜任）。
污水计量： 用于泵站、进出口管道，监控处理量和排放量。
循环水、冷却水： 测量工业循环冷却水的流量。
技术参数
公称口径 DN6-DN2000
电极材质 Mo2TiHcHbTaPt
精度等级 ±0.5%±1.0%(按口径分)
内衬材料 聚四氟乙烯、氯丁橡胶、聚氨酯橡胶、耐酸橡胶
电极形式 固定式
介质电导率 正常测量不低于5μs/cm
流速范围 0.2～11m/s可选
介质温度 25℃～180℃
额定压力 0.25Mpa-32Mpa
连接法兰 按国标GB9115-88（DIN2051，BS4504）
法兰材质 碳钢、不锈钢
外壳材质 碳钢、不锈钢
输出信号 4-20mA电流、0-1kHz频率、RS485
电缆接口 PG10
防护等级 传感器：IP65、IP67、IP68
防爆等级 Exmdib IIBT4
安装型式 一体型／分体型
电源电压 185VAC-265VAC，18VDC-36VDC
功率 ≤15W

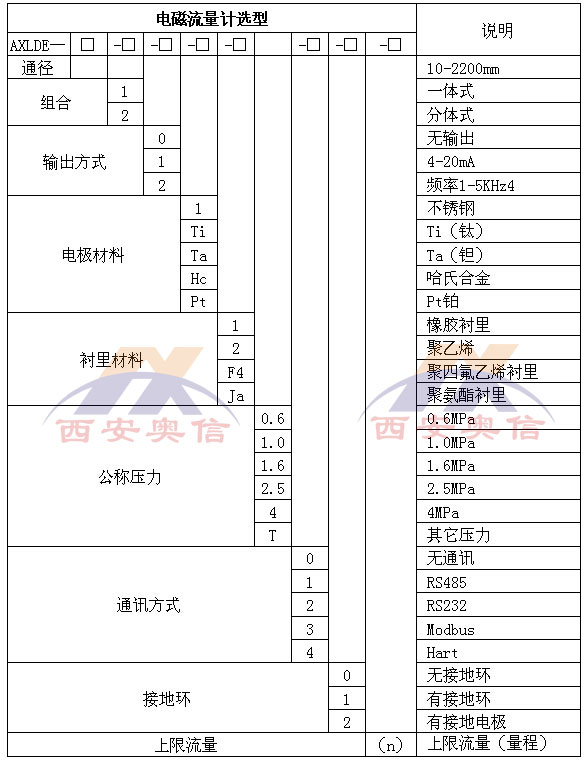

 电磁流量计选型
