产品描述
AXYJ-B60压力泵、压力表校验器是一个压力源,是在检验一般压力表时起造压作用的装置。其检验压力:可达60MPa. AXYJ-B60是校验压力(差压)变送器、精密压力表、普通压力表、压力开关等仪器仪表的校验设备。
技术参数
检验 压力:0-60MPa
接头 尺寸:M20X1.5(M14X1.5)
传压 介质 :变压器油、药用蓖麻油 20℃时运动粘度 9x10-4~11x10-4m2/s
酸值不大于1.6毫克KOH/克
安装
1.校验器应放在便于操作的工作台上,必须保持水平。
2.校验器不得受震动
3.使用前,shou先用汽油清洗校验器管路,然后将传压介质注满油杯。旋转手摇螺杆泵的手轮检查油路是否通畅;若无问题,即可装上精密压力表和被校压力表。
压力力校验器系由手泵油杯和两个单向阀组成,彼此用导管相连,都固定在底座上。阀上装有两端锁母M20X1.5,用以连接标准压力表和被校表压力表。校验器净重约12公斤。
技术参数
型号 项目 |
AXYJ-B6 | AXYJ-B60 |
校验压力(Mpa) | 0~6 | 0~60 |
校验真空(Mpa) | -0.08(-0.1)~0 | |
两端锁母 | M20×1.5 | M20×1.5 |
工作液体 | 变压器油20℃时运动粘度9~12厘沲,酸值不大于0.05毫克KOH/克。 | 药用蓖麻油20℃时运动粘度900~1100厘沲,酸值不大于1.6毫克KOH/克。 |
重量(公斤) | 11.6 |
11.6 |
使用方法

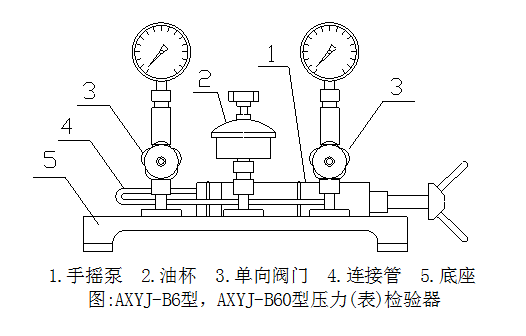

压力表校验器由手摇泵(1)、油杯(2)和两个单向阀们(3)组成,彼此用连接管(4)相连,彼此都固定在底座(5)上,阀(3)上装有两端锁母M20×15用以连接精密压力表和被校验的压力表。关闭油杯阀门,旋转手轮使活塞移动,由此而产生之压力(或真空)即可传至两个压力表;根据精密压力表的示值对被校验压力表进行检验。
