订货须知
1、 客户如对产品有特殊要求,需提前说明:
a.结构长度;
b.连接形式;
c.公称直径;
d.产品使用介质及温度、压力范围;
e.试验、检验标准及其他要求。
2、 可根据客户特定要求配置驱动装置。
产品描述

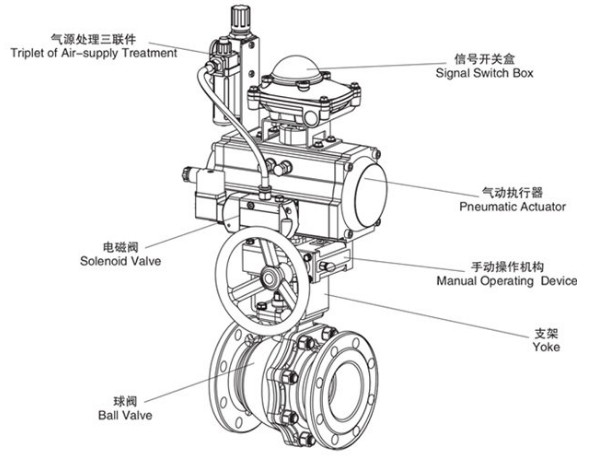

气动法兰球阀由气动执行器及球阀组成。主要分为气动软密封球阀及气动硬密封球阀两大类。气动法兰球阀具有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、维修容易、安装方便、适应性强等优点。气动法兰球阀可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动法兰球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动法兰球阀,气动软密封球阀,气动硬密封球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中,作远距离集中控制或就地控制。
产品特点
(1)流体阻力小、球阀是所有阀类中流体阻力*小的一种,即使是缩径球阀,其流体阻力也相当小。
(2)止推轴承减小阀杆摩擦力矩,可使阀杆长期操作平衡灵活。
(3)阀座密封性能好,采用聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增设而增大。
(4)阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增设而增大。
(5)由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损失小,帮球阀的使用寿命长。
(6)下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。
Q641F-16/ AXQ641-16:气动球阀,不锈钢气动球阀
技术参数
公称通径(DN) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
额定流量系数(KV) | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 |
公称压力(Mpa) | PN1.6、2.5、4.0、6.4;ANSI:150LB、300LB | |||||||||||
允许压差(Mpa) | ≤公称压力 | |||||||||||
阀体形式 | 两段式铸造阀体 | |||||||||||
连接形式 | 法兰式、焊接式、螺纹式 | |||||||||||
阀芯形式 | “O”型球形阀芯 | |||||||||||
密封填料 | V型聚四氟乙烯、柔性石墨填料 | |||||||||||
流量特性 | 近似快开型 | |||||||||||
动作范围 | 0~90度 | |||||||||||
泄露量Q | 按GB/T4213-92,小于额定KV0.01% | |||||||||||
可调范围 | 250比1 | 350比1 | ||||||||||
执行机构 | 可配:GT、SR、ST、AT、AW等系列执行器 | |||||||||||
控制方式 | 开关型(开关两位控制)、调节型(4~20mA) |
尺寸图
