产品介绍
ZMAN 型双座气动薄膜调节阀:由气动薄膜执行机构和调节阀两大部分组成,它与气动调节器,减压阀及其他仪表配合使用,达到控制管道内的温度、压力、液位、流量等工艺参数。单座调节阀具有易密封,泄漏量小的优点,但平衡力较大,故工作压差不宜过高。双座调节阀具有流量系数大,不平衡力较小的特点,因而使用广泛。

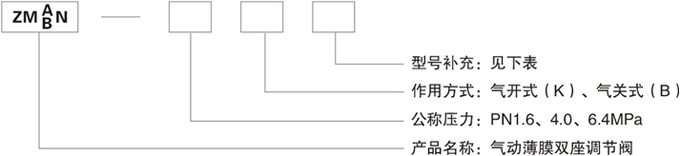

常用型号
ZMAP-20 ZMAP-25 ZMAP-32 ZMAP-40 ZMAP-50 ZMAP-65 ZMAP-80 ZMAP-100
ZMAN-20 ZMAN-25 ZMAN-32 ZMAN-40 ZMAN-50 ZMAN-65 ZMAN-80 ZMAN-100
ZMAP-125 ZMAP-150 ZMAP-200 ZMAP-250 ZMAP-300
ZMAN-125 ZMAN-150 ZMAN-200 ZMAN-250 ZMAN-300
技术参数
公称通径DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
额定流量系数Kv | 10 | 16 | 25 | 40 | 72 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 |
额定行程L(mm) | 16 | 25 | 40 | 60 | 100 | |||||||
配用执行机构型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
型 号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
有效面积cm2 | 350 | 350 | 560 | 900 | 1400 |
行 程mm | 10、16 | 25 | 40 | 40、60 | 100 |
弹簧范围 KPa | 20~100(标准)、20-60、60-100、40-200、80-240 | ||||
膜片材料 | 丁青橡胶夹尼龙布、乙丙橡胶夹尼龙布 | ||||
供气压力 | 140~400KPa | ||||
气源接口 | RC1/4' | ||||
环境温度 | -30~+70℃ |
阀门选型参数

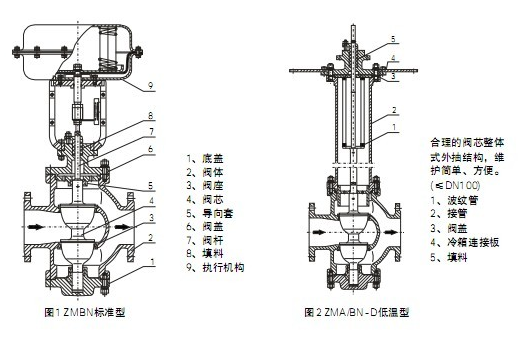

类型 | 标准型 | 低温型 | 散热型 | 波纹管型 | 保温夹套型 | 调节切断型 | 衬氟型 |
代号 | 无 | D | G | W | B | Q | F |
