常用型号
ZJHM-16 DN20 ZJHM-16 DN25 ZJHM-16 DN32 ZJHM-16 DN40
ZJHM-16 DN100 ZJHM-16 DN125 ZJHM-16 DN150 ZJHM-16 DN200
ZJHM-16 DN50 ZJHM-16 DN65 ZJHM-16 DN80 ZJHM-16 DN250
产品描述
ZJHM气动套筒薄膜调节阀,是由多弹簧气动薄膜执行机构和直通低流阻平衡型套筒阀组成.具有结构紧凑,重量轻,动作灵敏,流体通道呈S流线型,压降损失小,阀容量大,流量特性*,配用电-气阀门定位或气动阀门定位器,可实现对工艺管路流体介质的自动调节控制,广泛应用于*控气体,液体,蒸汽等介质的工艺参数如压力,流量,温度,液位等参数保持在给定值.特别适用于允许泄漏量小且阀前后压差不大的场合。
主要特点
1、 采用平衡型阀芯,不平衡力下,允许压差大,操作稳定。
2、 阀芯导向面大,可改善由涡流和冲击引起的振荡。
3、 比普通的单、双座调节阀噪声降低10dB左右。
4、 结构简单,装拆维修方便。
ZJHM-16精小型气动套筒调节阀,气动调节阀

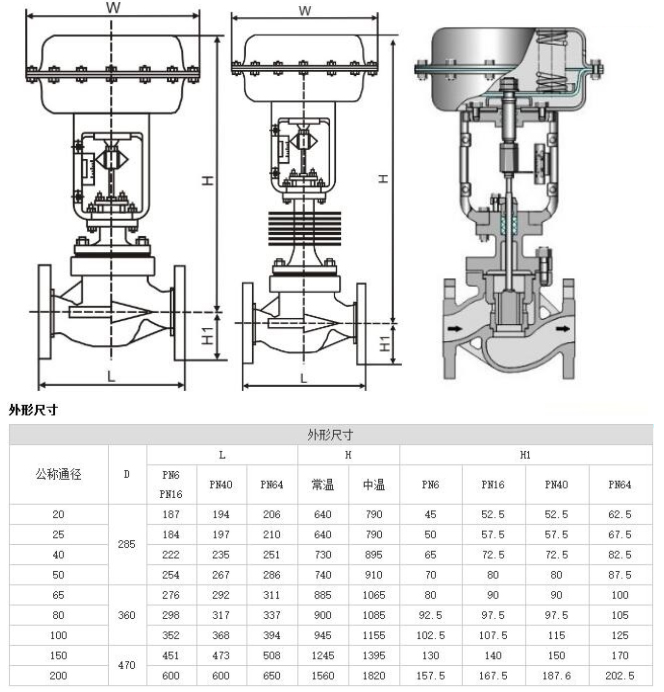

技术参数
公称通径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
阀座直径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量 系数Kv |
直线 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 |
等百分比 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
额定行程L(mm) | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||
执行器型号 | ZHA/B-22 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | ||||||||
气源压力Ps(MPa) | 0.14∼0.4 | |||||||||||||
信号范围Pr(KPa) | 20∼10040∼20080∼240 段幅:20∼6060∼100 | |||||||||||||
电信号 | 4∼20mA DC或0∼10mA DC | |||||||||||||
作用模式 | 气开式(K)型气关式(B)型 | |||||||||||||
流量特性 | 直线等百分比快开性 | |||||||||||||
允许泄漏量(L/h) | 硬密封:1×10-3×阀额定容量 | |||||||||||||
固有可调比R | 50:1 | |||||||||||||
气源接头 | M16×1.5 | |||||||||||||
公称压力PN(MPa) | 1.6 2.5 4.0 6.4 |
公称通径DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
阀座直径dN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量系数Kv | 直线 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 |
等百分比 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 | |
额定行程L(mm) | 16 | 25 | 40 | 60 | 100 | ||||||||
配用执行机构型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
阀门选型参数
类型 | 标准型 | 低温型 | 散热型 | 波纹管型 | 保温夹套型 | 调节切断型 | 衬氟型 |
代号 | 无 | D | G | W | B | Q | F |
