产品特点
可忽略供气压力和流量的波动,保持稳定的输出压力。
重量轻,结构精小,易于安装和维护。
可过滤5微米的微小颗粒。
如果输出压力比设定压力高,那么排出空气来维持稳定的输出压力。

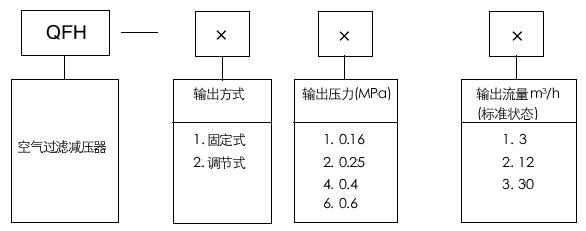

常用型号
QFH-261 QFH-211 QFH-111 QFH-241 QFH-221 QFH-231
QFH-213 QFH-212 QFH-222 QFH-232 QFH-262 QFH-223
PRF403Y-1 PRF403Y-2 PRF403Y-3
QFY-120 QFY-110 KZ03
产品描述
QFH-261 型系列空气过滤减压器是气动仪表的辅助装置之一。将来自空气压缩机 0.3-1MPa 的空气压力,经过滤净化后,可调节在 0 -0.16 , 0-0.25 , 0-0.4 , 0-0.6MPa 范围任一输出压力值,保持稳定。作为各类气动仪表和气动自动装置的气源压力提供给单元以及其他气动设备的附属装置。

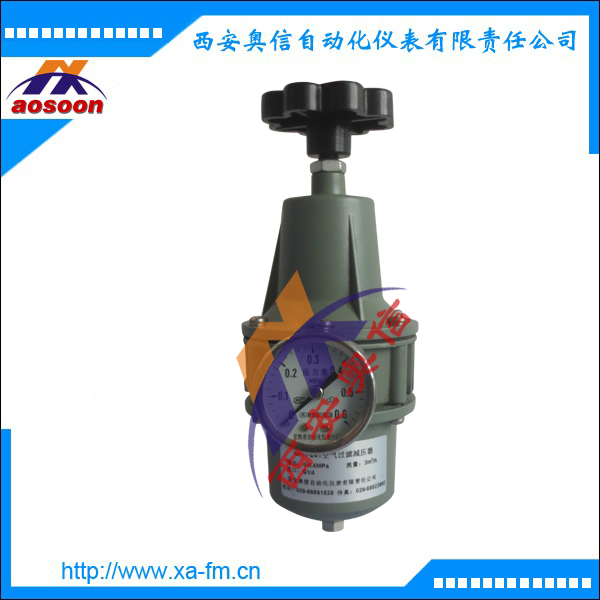

QFH-261空气过滤减压阀,空气减压器
技术参数
项目 | 单作用 双作用 |
输入信号 | 4-20mA(0-10mA) |
阻抗 | 300±10Ω |
输入压力 | 1.4~5Kgf/cm3 |
行程范围 | 20~100mm(0~90°) |
气源接口 | M10×1 |
压力表接口 | NPT1/8 |
电源接口 | G1/2 |
防爆特级 | Ex dllBT5,Ex iallcT6 |
防护特级 | IP66 |
环境温度 | -20℃~70℃ |
环境湿度 | 10~90RH |
直线型 | ±1%F.S.±2%F.S. |
滞后度 | 1%F.S. |
灵敏度 | ±0.2%F.S.±0.5%F.S. |
重复性 | ±0.5%F.S. |
空气消耗量 | 5LPM(sup=1.4Kgf/cm3) |
流量 | 60LPM(sup=1.4Kgf/cm3) |
材质 | 压铸铝 |
重量 | 2.8Kg |
型号 项目 |
QFH-111 | QFH-211 | QFH-212 | QFH-213 | QFH-221 | QFH-222 | QFH-223 | QFH-241 | QFH-261 | ||
气源压力 MPa |
0.3~0.7 | 0.4~0.7 | 0.5~1.0 | 0.7~1.0 | |||||||
*大输出压力 MPa |
0.16 | 0.25 | 0.4 | 0.6 | |||||||
*大输出流量 Nm²/h |
3 | 12 | 40 | 3 | 12 | 40 | 3 | ||||
压力特性 | ≤1.5% | ||||||||||
流量特性 | ≤7% | ||||||||||
耗气量L/h | 150 | 250 | 300 | 250 | 350 | 450 | 400 | 500 | |||
重量 kg | 1.0 | 1.1 | 2.8 | 4.2 | 1.1 | 2.8 | 4.3 | 1.1 | 1.1 |

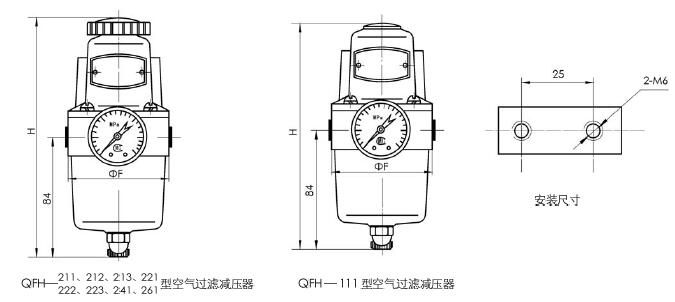

仪表安装尺寸
