产品描述
ZZYP型自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源引入执行机构控制阀芯位置,改弯两端的压差和流量,使阀前(或阀后)压力稳定。自力式压力调节阀具有动作灵敏,密封性好,压力设定点波动力小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。自力式压力调节阀的本系列产品有单座(RZZYP)、套筒(RZZYM)、双(RZZYN)、三种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。自力式压力调节阀产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、IV级和VI级三档;流量特性为快开;压力分段调节从15~2500Kpa。可按需要组合满足用户工况要求。
产品应用
ZZYP型自力式压力调节阀,ZZYP-16自力式调节阀
技术参数
公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||||
额定流量系数(KV) | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | |||||
额定行程(mm) | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 | |||||||||
公称压力PN(Mpa) | 1.6、4.0、6.4 | |||||||||||||||||
压力调节范围(K P a) |
15~50 40~80 60~100 80~140 120~180 160~220 200~260 240~300 280~350 330~400 380~450 430~500 480~560 540~620 600~700 680~800 780~900 880~1000 980~1500 1000~2500 |
|||||||||||||||||
流量特性(℃) | 快开 | |||||||||||||||||
调节精度(%) | ±5 | |||||||||||||||||
使用温度(℃) | ≤350 | |||||||||||||||||
允许泄漏量 | 硬密封(1/h) | 单座:≤10ˉ4阀额定容量(IV级);双座、套筒:≤5×10ˉ3阀额定容量(II级) | ||||||||||||||||
软密封(m1/h) | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | 11.10 | 16.0 | ||||||||
减压比 | 大 | 10 | ||||||||||||||||
小 | 1.25 |

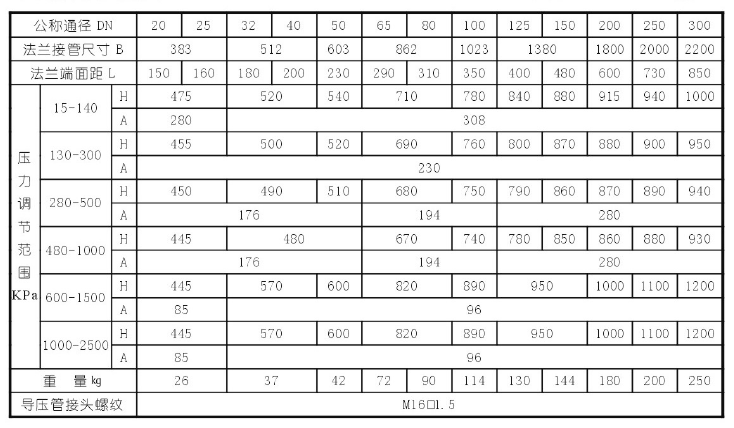

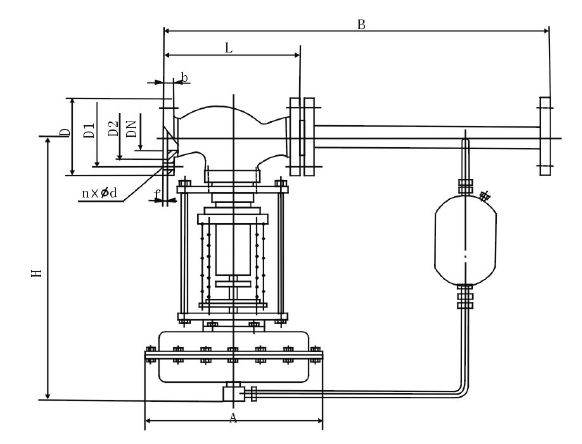

尺寸图
