订货须知
调节阀名称、型号、用途
公称通径(mm)、公称压力(MPa)、工作温度及范围
阀前压力,阀后压力
介质名称及状态,介质流量
供电电压(220V或380V,默认为220V)
输入信号:4-20mA,还是1-5V(默认4-20mA)
阀体、阀内件材质要求
产品描述
ZDLN 电子式电动双座调节阀,由3810L型(或PSL系列)直行程电子式电动执行机构和直通双座阀组成。内含饲服功能,接受统一 的 4-20mA 或1-5V·DC的标准信号,将电流信号转变成相对应的 直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流 量、温度、液位等工艺参数的连续调节。 座阀有上、下两个阀芯球,流体作用在上、下阀芯上的推力, 其方向相反而大小接近,不平衡力很小,允许压差大,额定流量系 数比同口径的单座阀大,但该阀的泄漏较单座阀大。 适用于对泄露量要求不严格,阀前后压差较大的干净介质场合。
ZDLN-16电子式电动双座调节阀,铸钢阀体,不锈钢阀芯
常用型号
ZDLN-16 DN25 ZDLN-16 DN50 ZDLN-16 DN65 ZDLN-16 DN80
ZDLN-16 DN125 ZDLN-16 DN150 ZDLN-16 DN100
技术参数
型式 | 直通双座铸造球型阀 |
公称通径 | 25、32、40、50、65、80、100、125、150、200、250、300mm |
公称压力 | PN1.6、4.0、6.4MPa |
法兰标准 | JB/T79.1-94、79.2-94等 |
材料 | 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等 |
上阀盖 | 标准型-17~+230℃、散热型+230~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃ |
压盖型式 | 螺栓压紧式 |
填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
型号 | 381LSA-08 | 381LSA-20 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-99 | 381LSC-160 |
隔爆型号 | 381LXA-08 | 381LXA-20 | 381LXB-30 | 381LXB-50 | 381LXC-65 | 381LXC-99 | 381LXC-160 |
输出力推(N) | 800 | 2000 | 3000 | 5000 | 6500 | 10000 | 16000 |
大行程L(mm) | 30 | 60 | 100 | ||||
工作速度(mm/S) | 4.2 | 2.1 | 3.5 | 1.7 | 2.8 | 2.0 | 1.0 |
主要技术参数 | 电源电压:220V/50Hz 输入信号:4-20mA或1-5V·DC 输出信号:4-20mA·DC | ||||||
防护等级:相当IP55 隔爆标志:ExdⅡBT4 手操功能:手柄 | |||||||
环境温度:-25~+70℃ 环境湿度:≤95% |

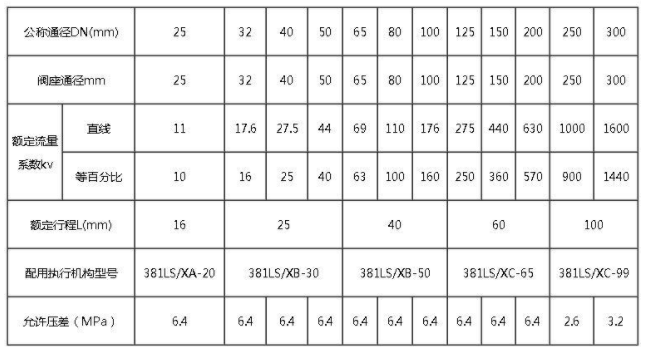

公称通径 DN(mm) |
25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
阀座直径 dN(mm) |
26 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
额定流量系数Kv | 10 | 16 | 25 | 40 | 72 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 |
额定行程L(mm) | 16 | 25 | 40 | 60 | 100 | |||||||
配用执行机构型号 | 381LS/XA-20 | 381LS/XB-30 | 381LS/XB-50 | 381LS/XC-65 | 381LS/XC-99 | |||||||
允许压差(Mpa) | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 4.0 | 3.4 |

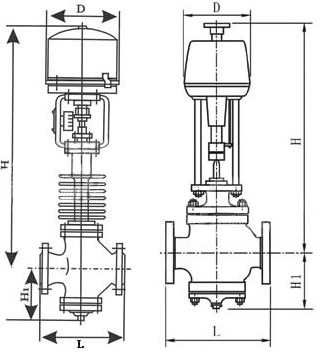

尺寸图
