产品描述
ZAZQ、X电动三通调节阀,由DKZ电动执行机构和三通合流或三通分流调节组成。以单项交流220V电源为动力,接受0~10或mA或4~20mA直流 信号,自动地控制调节阀开度,达到对管道内流体的压力、流量、 温度、液 位等工艺参数的连续调节。 三通阀阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向。应用于比例调节或旁路调节,尤其适用于石油工业热交换器的流体温度控制系统的调节, 一台三通阀可代替两台单座阀或双座阀使用,占据空间体积小,节省安装管 道及费用。
产品特点
1. 电动三通调节阀的分流调节阀工作时,一个通路处全关,另一个通路在全开的位置,关闭时受力与单座阀相似。
2. 电动三通调节阀是由单、双座阀改型而成,并利用阀芯自身导向。
3. 由于小口径不平衡力小,当DN≤80时,合流调节阀可以用于分流场合。
4. 电动三通调节阀阀芯与套筒阀的套筒一样,其节流面积又开打窗口和打小孔两种,后者有降低噪声、减少共振的功能。
订货须知
调节阀名称、型号
公称通径、公称压力
流量特性
阀体材质
阀前后压力
介质种类和温度范围
阀体法兰标准
阀体结构长度(法兰面距L)(不指明时我公司按GB12221-89规定供货)
是否有其它特殊要求
ZAZQ-16 电动三通调节阀,三通合流阀
ZAZX-16 电动三通调节阀,三通分流阀
常用型号
ZAZQ-16 DN25 ZAZQ-16 DN40 ZAZQ-16 DN50 ZAZQ-16 DN65
ZAZQ-16 DN80 ZAZQ-16 DN100 ZAZQ-16 DN125 ZAZQ-16 DN150
技术参数
型式 | 直通铸造球型阀 |
公称通径 | 合流阀:25~300mm、分流阀:80~300mm |
公称压力 | PN1.6、4.0、6.4MPa |
法兰标准 | JB/T79.1-94、79.2-94等 |
材料 | 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等 |
上阀盖 | 标准型-17~+230℃、散热型+230~+450℃、波纹管密封型-40~+350℃ |
压盖型式 | 螺栓压紧式 |
填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料 |
阀芯型式 | 薄壁圆筒型阀芯 |
流量特性 | 抛物线特性和线性特性 |
材 料 | 不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。 |
型号 | DKZ-310/310C | DKZ-410/410C | DKZ-510/510C | DKZ-610/610C | ||||||||||||
输出力推(N) | 4000 | 6400 | 16000 | 25000 | ||||||||||||
行程L(mm) | 10 | 16 | 25 | 30 | 18 | 30 | 40 | 60 | 30 | 50 | 60 | 100 | 30 | 50 | 60 | 100 |
全程时间(S) | 8 | 12.5 | 20 | 24 | 15 | 24 | 30 | 48 | 16 | 30 | 40 | 60 | 16 | 30 | 40 | 60 |
主要技术参数 | 电源电压:220V/50Hz 输入电阻:Ⅲ250Ω、Ⅱ200Ω 输入通道:3 个 | |||||||||||||||
输入信号:4-20mA或0-10mA.DC 输出信号:4-20mA或0-10mA.DC 手操功能:手动 | ||||||||||||||||
环境温度:-25~+70℃ 环境湿度:≤95% |
公称通径 DN(mm) |
25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
流量系数 Kv |
合流阀 | 8.5 | 13 | 21 | 34 | 3 | 85 | 135 | 210 | 340 | 535 | 800 | 1360 |
分流阀 | — | — | — | — | — | 85 | 135 | 210 | 340 | 535 | 800 | 1360 | |
额定行程 L(mm) |
16 | 25 | 40 | 60 | 100 | ||||||||
配用执行 机构型号 |
DKZ-310 | DKZ-310 | DKZ-410 | DKZ-410 | DKZ-510 | ||||||||
允许压差 (Mpa) |
6.4 | 5.0 | 2.8 | 1.8 | 1.74 | 1.2 | 0.72 | 0.48 | 0.31 | 0.19 | — | — |

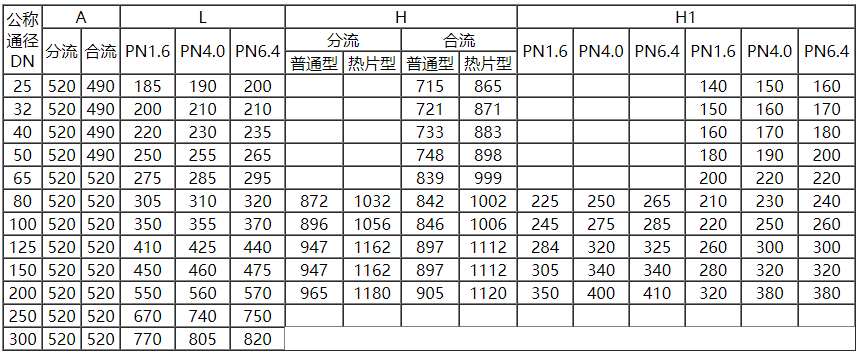

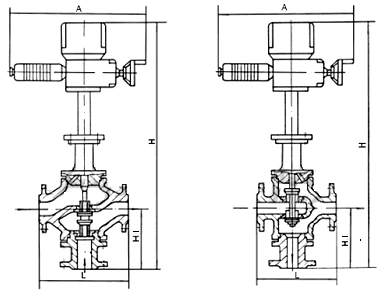

尺寸图
