ZCZH-40高压电磁阀 ZCZG-25高温高压电磁阀

ZCZH-40 高压电磁阀 ZCZG-25 高温高压电磁阀

栏目：电磁阀
品牌：西安奥信

产品介绍
技术参数
尺寸规格

产品介绍
ZCZH/ZCZG高温高压电磁阀用于各种中温、高温、常压、高压场合,适用于中高温热水、高温蒸汽、饱和蒸汽、过热蒸汽及导热油等管路的自动控制；广泛应用于窑炉设备、干燥设备、石油化工、生物制药、暖通空调、电镀涂装、橡塑机械、食品饮料、造纸、印染及电力矿业等行业，是自动化控制工程、项目改造及设备配套的产品。
特点
耐高温：采用金属硬密封，提高了使用温度。
耐磨：选材合理，阀杯和导向套间巧秒地利用流体的润滑作用，减少磨损。
结构原理
工作原理：电磁阀电磁铁通电时，连杆被提升，带动转轴转动，副阀打开。由于副阀被开启，主阀阀杯上部的压力流体被排出，因此主阀阀杯下部的压力比上部高，这样下部的压力将主阀阀杯向上推开。主阀被打开后，上下压力相等，阀杯在电磁力、上下压力作用下，置于平衡状态，阀门开通。断电时在衔铁自重及返回弹簧作用下，关下副阀，副阀关闭后，随之主阀阀杯上部的压力升高而将主阀阀杯压下，达到断流密封作用，阀门关闭。

ZCZG/ZCZH 高温高压电磁阀，压力4Mpa ，温度400℃
技术参数

介质温度℃	ZCZG		≤250
	ZCZH		≤400
公称压力 (MPa)	ZCZG		2.5
	ZCZH		4.0
工作压差 (MPa)	ZCZG		0.1~2.5
	ZCZH		0.1~4.0
公称通径 (mm)	10	15	20	25	32	40	60	65	80	100
功耗	0.15KVA				0.46KVA			0.15KVA
电源电压	AC220V其余规格可作特殊订货
额定流量系数 (KV)	按JB/T7352-94规定
泄漏量(m/min)	按JB/T7352-94·F规定

ZCZH高温高压电磁阀分类
1)直动式电磁阀：
原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
2)分步直动式电磁阀：
原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。
3)先导式电磁阀：
原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
常用型号
ZCZG-15 ZCZG-20 ZCZG-25 ZCZG-32 ZCZG-40 ZCZG-50 ZCZG-65 ZCZG-80 ZCZG-100
ZCZH-15 ZCZH-20 ZCZH-25 ZCZH-32 ZCZH-40 ZCZH-50 ZCZH-65 ZCZH-80 ZCZH-100
选型参数

选型表
产品型号	公称压力（MPa）	公称通径 (mm)	介质温度组别	介质种类	作用方式
□-	□-	□-	□-	□-	□-
ZCZG	2.5MPa	10	1表示60℃	缺省-气体	缺省-常闭
ZCZH	4.0MPa	15	2表示180℃	Y-液体	K-常开
	4MPa仅适用于 ZCZH系列其它低压场合压力等级可定制	20	3表示250℃
		25	4表示400℃
		32	400℃ 仅适用于 ZCZH系列
		40
		60
		65
		80
		100

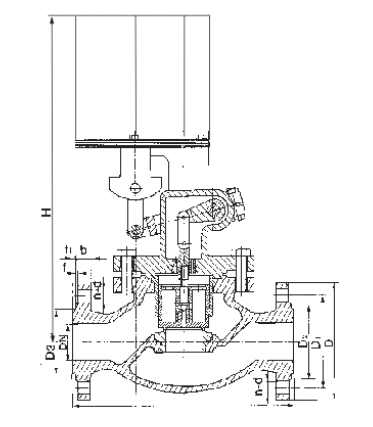

安装尺寸图

DN	L	H	D	D1	D2	D3	b	f1	f	n-d
10	160	298	90	60	34	41	16	4	2	4-Φ14
15	160	298	95	65	39	45	16	4	2	4-Φ14
20	200	304	105	75	50	55	16	4	2	4-Φ14
25	200	304	115	85	57	65	16	4	2	4-Φ14
32	200	314	140	100	65	78	18	4	2	4-Φ18
40	260	460	150	110	75	85	18	4	3	4-Φ18
50	300	460	165	125	87	100	20	4	3	4-Φ18
65	290	433	185	145	109	120	22	4	3	8-Φ18
80	310	433	200	160	120	135	22	4	3	8-Φ18
100	350	461	235	190	149	160	24	4.5	3	8-Φ22
